Die Montage eines Dachbinders mit einzigem Querbalken

Bruno

Voici un extrait gratuit du guide de construction :

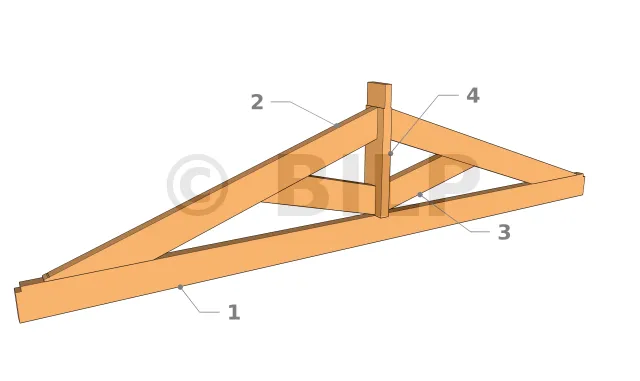

Dachbinder mit einzigem Querbalken
  • 1 : einziger Querbalken
  • 2 : Bindersparren
  • 3 : Streben
  • 4 : Ständer

Um ein Dachbinder mit einem einzigen Querbalken zusammenzubauen, werden die Bindersparren, Verstrebungen und Ständer mit traditionellen oder modernen Techniken AM Querbalken befestigt.

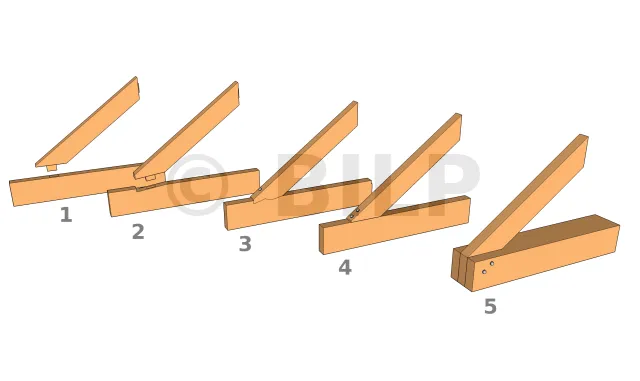

Montage Bindersparren-Querbalken
  • 1 : Einfache Zapfenverbindung
  • 2 : Stirnversatz + einziger Zapfenverbindung.
  • 3 : doppelter Versatz und Sechskant-Holzschraube.
  • 4 : Sechskant-Holzschraube oder einfache Verschraubung.
  • 5 : Kerbe, im Falle eines dicken Querbalkens.

Die einfache Zapfenverbindungtechnik ist die am weitesten verbreitete, weil sie die Technik ist, die eine einfache Durchführung und gleichzeitig Zuverlässigkeit gewährleistet. Natürlich ist die Technik mit Sechskant-Holzschraube oder Schrauben immer noch einfach, aber sie ist für eine bestimmte Belastung begrenzt, da die Gefahr besteht, dass das Zubehör herausgezogen wird.
Die Kerbe ist für einen Querbalken konzipiert, der eine große Last trägt und so getragen wird, dass der Querbalken eine große Dicke hat. Zur Herstellung der Kerbe siehe Schrägkerbverfahren.

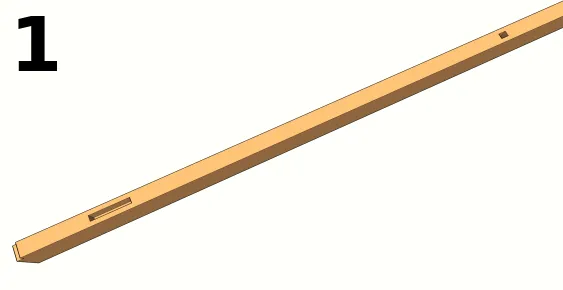

Den Querbalken vorbereiten

Erwägen Sie die Option der Zapfenverbindung des Bindersparrens und des Querbalkens.

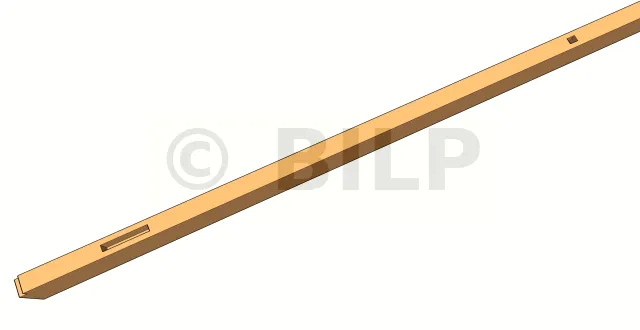

Bereiten Sie die Zapfenlöcher des Querbalkens vor. Die verschiedenen Entfernungen werden per Meter gemessen.

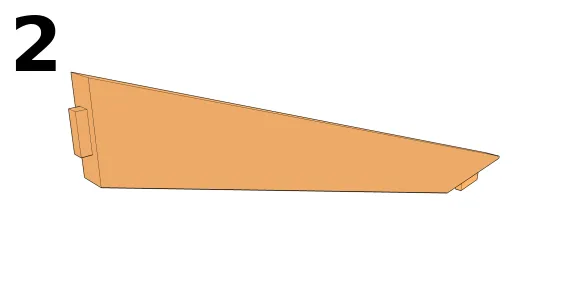

Die Bindersparren vorbereiten

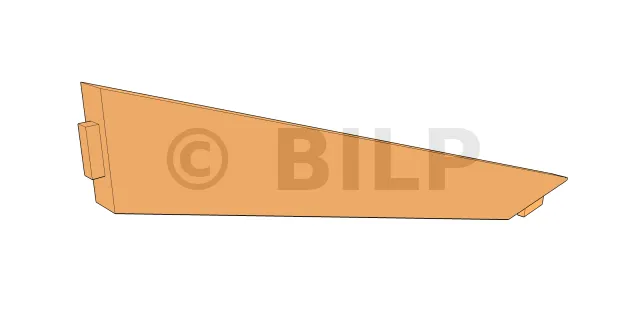

Bereiten Sie die Zapfenverbindungen der Bindersparren vor. Um die Abstände der Zapfenlöcher der Verstrebungen zu bestimmen, können Sie die simulierte Verlegung der Verstrebungen abwarten, wenn Sie sich über die Maße nicht sicher sind, bevor Sie mit den Zwischenzapfenlöchern fortfahren.

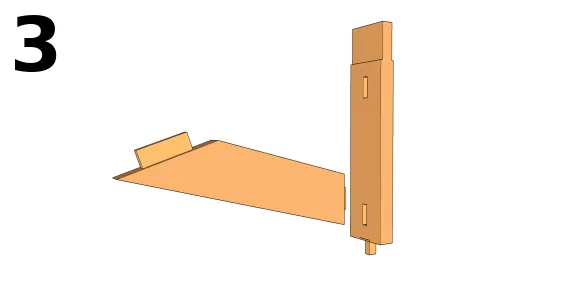

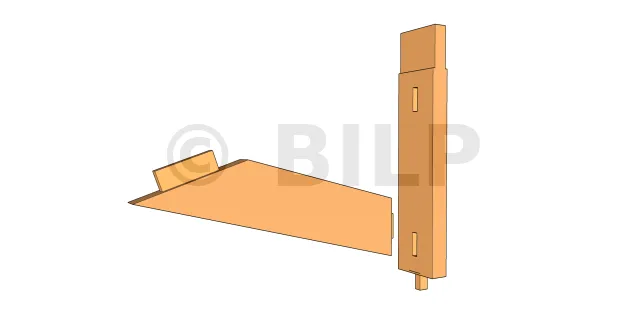

Den Ständer und die Streben vorbereiten
  • Bereiten Sie den Zapfen am Fuß des Ständers vor,
  • Bereiten Sie die Zapfenlöcher für die Aufnahme der Bindersparren vor.
  • Wenn die Strebe auf den Ständer gesetzt wird, simulieren Sie ihre Position, um die Zapfenlöcher des Standers zu markieren. Dann bereiten Sie seine Zapfen vor.

Warnung : Die Zapfenverbindungen der Ständer- und Zapfenverbindungen sind horizontal oder vertikal.

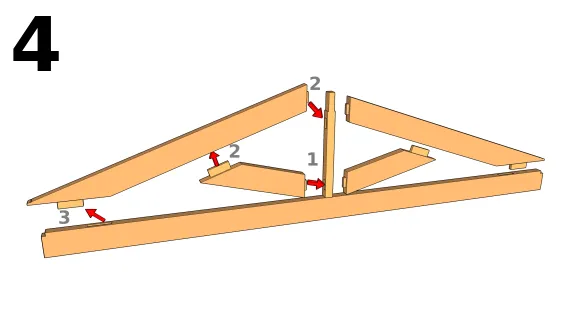

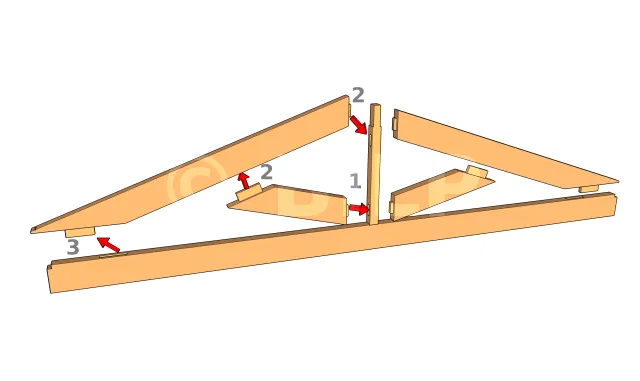

Bauen Sie die Elemente von oben nach unten zusammen
  • 1 : Beginnen Sie mit dem Zusammenbau des Zapfens der Strebe mit dem Ständer,
  • 2 : Als nächstes wird der Zapfen des Bindersparrens gleichzeitig mit dem Zapfen der Strebe am Zapfenloch des Bindersparrens in den Ständer eingeführt,
  • 3 : Der Querbalken wird zuletzt festgelegt.

Verwenden Sie einen Holzhammer, um die Oberfläche der Teile nicht zu beschädigen, oder noch besser einen Gummihammer, den Sie mit mehr Kraft einsetzen können.

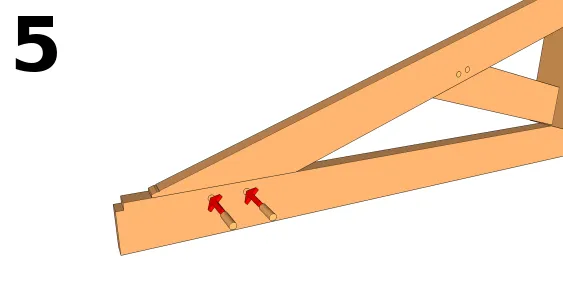

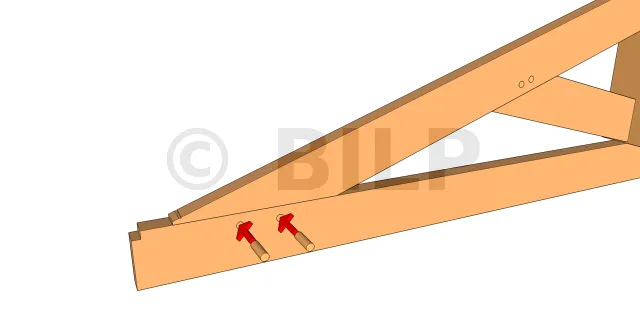

Die Dübel befestigen

Sichern Sie alle Montagepunkte mit den Holzdübeln. Schärfen Sie die Spitzen der Dübel, um ihr Eindringen zu erleichtern.

[...]
