Die Bestandteile eines Dachbinders

Es gibt verschiedene Arten von Dachbinder, aber ihre Rolle und Funktion, die die Stabilität des Daches gegenüber den verschiedenen auf das Dach einwirkenden Lasten gewährleisten soll, bleibt gleich.
Er wird von den tragenden Wänden der Konstruktion getragen und ist dimensioniert entsprechend der Art der Bedachung. Seine Realisierung wird es Ihnen ermöglichen, wenn Sie einen nützlichen Volumen für die Installation von Dachboden haben möchten.



Es ist wichtig zu wissen, dass die Holzelemente des Dachbinders so angeordnet sein müssen, dass sie hauptsächlich auf Druck oder auf axialen Zug arbeiten können, um jegliche Biegung zu vermeiden.


Der Zweck dieser Vorkehrungen besteht darin, die mechanischen Eigenschaften und die Dimensionsstabilität der Teile in Bezug auf Temperatur- und Feuchtigkeitsschwankungen der bestehenden Umgebung zu erhalten.

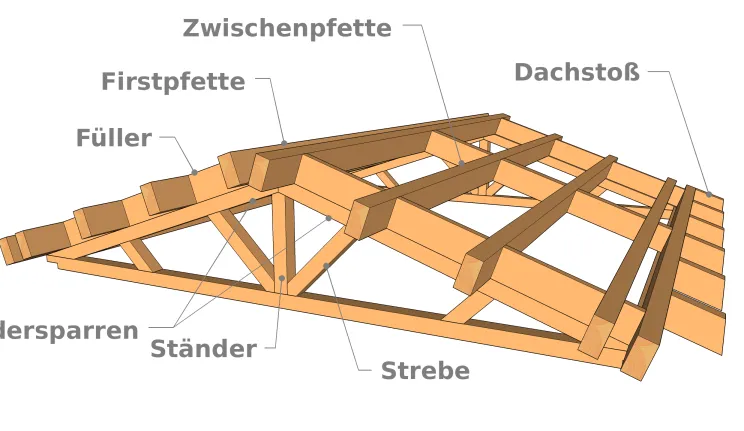

Die drei Hauptelemente, aus denen ein Dachbinder besteht, sind: der Bindersparren, der Binderbalken und der Ständer.

Die BindersparrenDie Bindersparren, die die beiden Böschungen des Dachbinders bilden, sind nach dem Prinzip des Strebens von zwei zusammengedrückten Bindersparren gefertigt. Sie werden am Kopf durch den Ständer zusammengebaut, der das Absenken von Lasten entlang ihrer Achsen ermöglicht. Um den Vakuumschub auf die Pfosten oder vertikalen Träger am Kopf der Wand zu vermeiden, werden sie am Fuß durch einen Binderbalken aufgenommen.

Der Ständer erleichtert die Montage des Dachbinders, entlastet aber auch den Eingang auf der Halbspannweite, der sich unter dem Einfluss seines Eigengewichts, aber auch des Gewichts des Bodens eines möglichen bewohnbaren Dachbodens verbiegt.

Druckkräfte können durch die Zapfenverbindungen mit Kerben übertragen werden. Di[...]
