Vorbereitung der Verlegung der Sparren

Bruno, Manitra

Bei jeder Art von Dachstuhlstruktur ist es immer notwendig, die Dachsparren für den Einbau vorzubereiten, um die Aufgabe zu erleichtern und eine gerade Dachstuhl zu haben.

Hier finden Sie einen kostenlosen Auszug aus der Bauanleitung :

Vorbereiten der Dachsparren

Die Vorbereitung der Dachsparren ist ein mühsamer Schritt. Es müssen Dutzende von Dachsparren hergestellt werden, wobei jedes Mal mehrere Schnitte gemacht werden müssen: Gerstenkornbeschnitt oder sogar die Enden in einem Winkel. Hier ist eine einfache Methode, um Zeit zu sparen und Ihre Aufgabe zu erleichtern. Die Methode besteht in der Erstellung eines Schnittmusters.

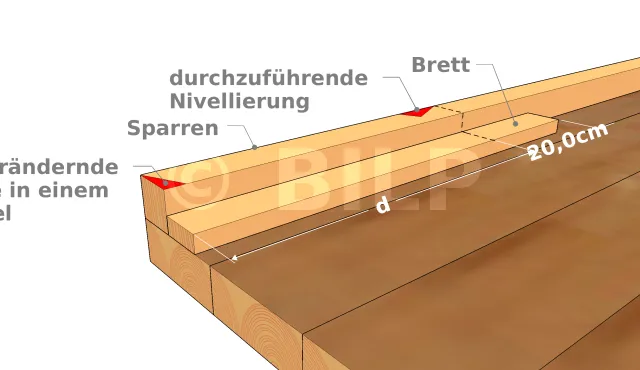

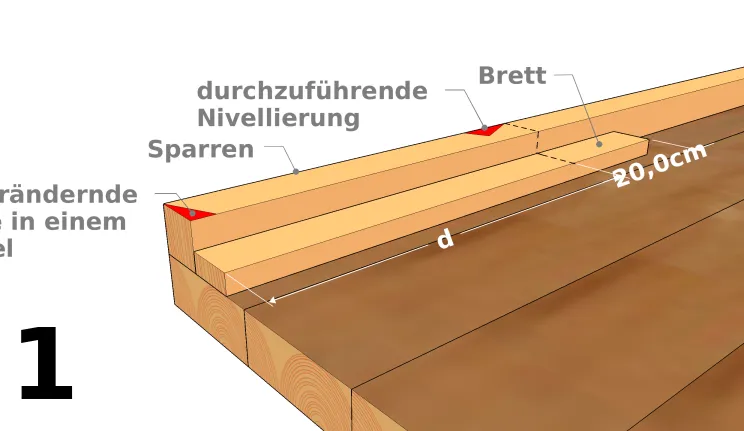

Vorbereitung der "Vorlage"-Bretter


Um die Schwierigkeit zu vermeiden, 2 große Stücke aneinander auszurichten, werden wir ein einfaches Brett von der gleichen Breite wie die Sparren bearbeiten. Wenn Sie nicht die richtige Größe haben, schneiden Sie ein flaches Brett entlang seiner Länge zu. Die Länge dieses Brettes muss etwa 20 cm länger sein als der Abstand zwischen der Sparrenkante und der zu erstellenden Nivellierung. Ein


Ende des Elements muss gerade sein; wenn dies nicht der Fall ist, ziehen Sie mit einem Maurerwinkel eine senkrechte Linie und schneiden Sie mit einer Handsäge oder Kreissäge. Seien Sie vorsichtig, es gibt also 2 Muster für die 2 Enden eines Sparren und sie sind nicht identisch.

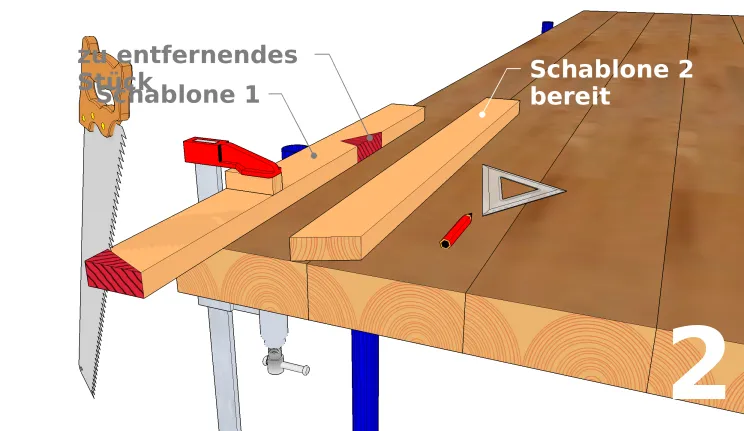

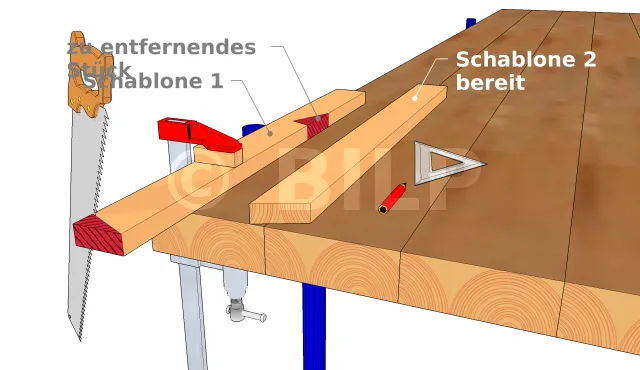

Erstellen der Muster oder Schablone

Dies sollte mit größter Sorgfalt geschehen, da dieser erste Sparren als Referenz dienen wird. Zeichnen Sie mit einem Winkelmesser, einem Messlineal und Ihren Plänen in der Hand die Kantenlinie schräg an einem Ende der Tafel und markieren Sie den zu entfernenden Teil mit einem Bleistift. Markieren Sie dann die Ebenheit, ihre Position und die Maße. Markieren Sie die zu entfernenden Teile mit einem Bleistift. Entfernen Sie dann diese Teile mit einer Säge. Ihre Muster sind fertig.

Richtige Verlegung der Muster oder Schablone

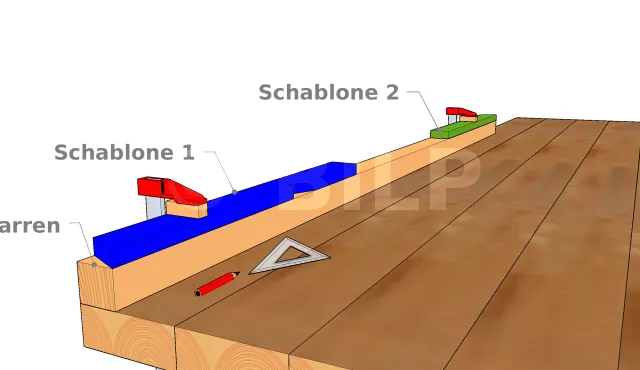

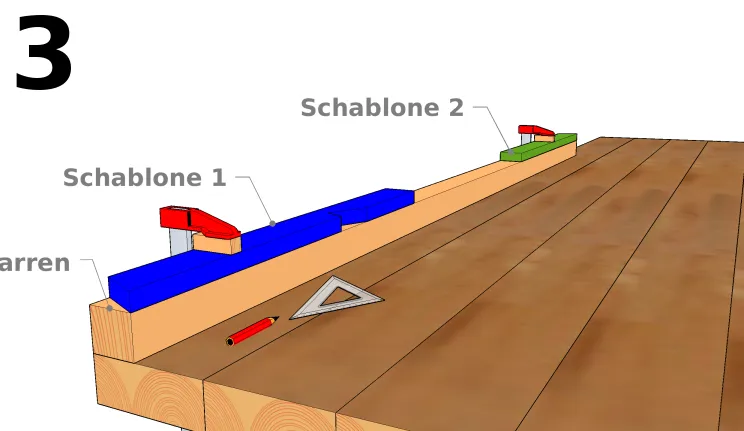

Legen Sie die Muster richtig auf die Enden der Sparren und richten Sie sie entlang der Sparren auf beiden Seiten gut aus.

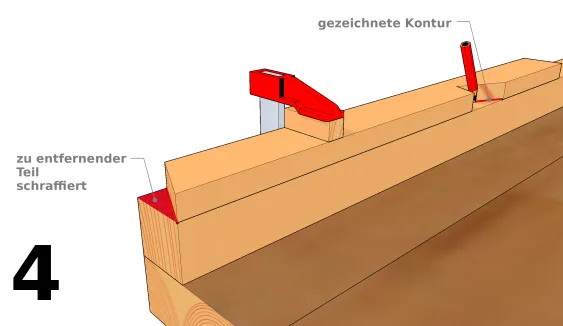

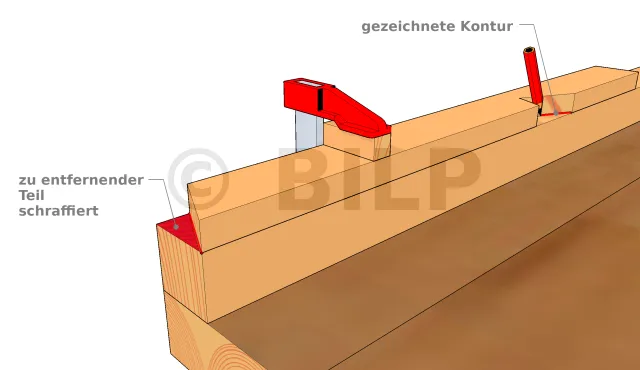

Übertragen von Spuren auf den Sparren

Zeichnen Sie den Umriss des Musters auf dem leeren Sparren mit einem Bleistift nach und kreuzen Sie die zu entfernenden Teile an.

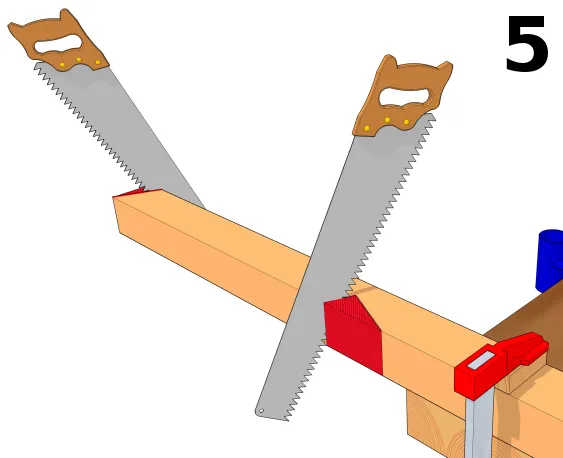

Entfernen Sie die zu entfernenden Teile von den Sparren.

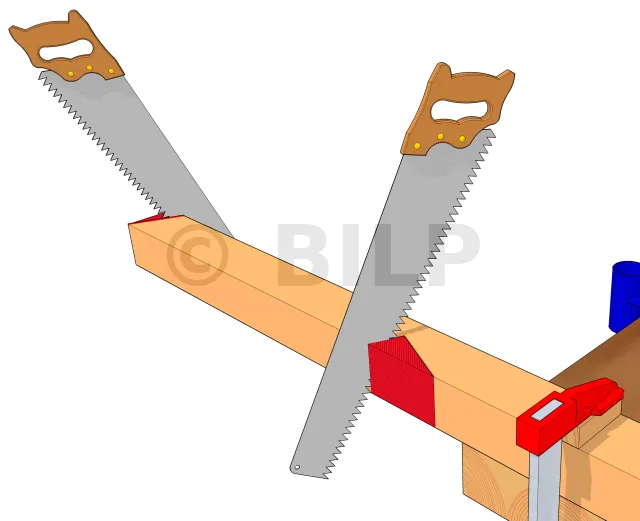

Schneiden Sie die zu entfernenden Teile mit einer Säge ab.

Berechnen Sie die Achsabstände und den Abstand zwischen den Sparren

Nicht jeder hat das Glück, Software, die automatisch Abstände zwischen Elementen erzeugt, bedienen zu können und die Zeit zu haben, sie zu studieren. In der Tat können Sie die Pläne Ihrer Arbeit manuell auf Papier ausarbeiten. Aus diesem Grund geben wir hier die Methode zur Berechnung der Achsabstände und des Abstands zwischen den Sparren für die Verlegung an.

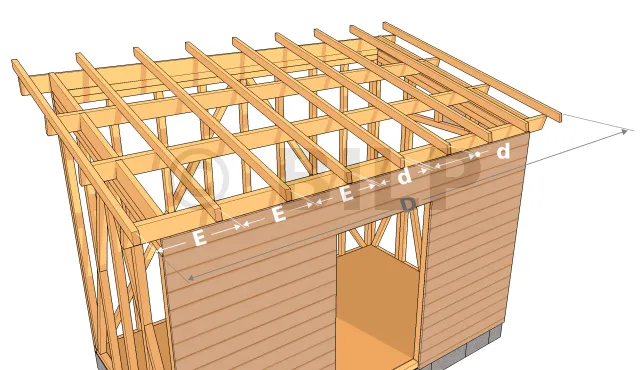

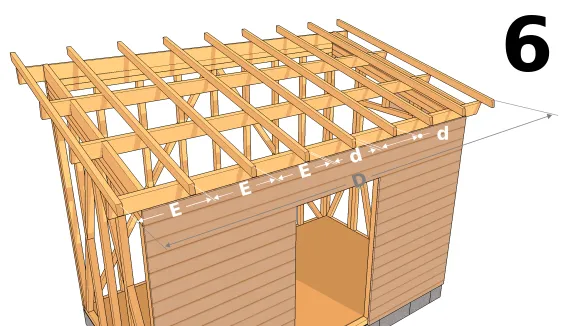

Situation 1 : Verlegung der Sparren an den Enden der Fassaden


Berechnung der Achsabstände und des Sparrenabstandes

Das Prinzip der Anordnung der Sparren ist das gleiche wie bei der Verteilung der Elemente (Latten, Sparren) entsprechend der Länge eines anderen Stückes (Träger, Pfette, Sparren).

Nehmen wir das Beispiel der Installation von Dachsparren auf den Pfetten einer Pulthütte.

  • D : Achsabstand zwischen den beiden Endsparren,
  • E : Praktischer Achsabstand zwischen aufeinander folgenden Sparren,
  • d : Achsabstand zwischen den Sparren = Schablonenlänge.



Berechnen wir den Achsabstand D bei der Verlegung der ersten Sparren an den Enden.

Nehmen wir das Beispiel für 400 cm Fassade (Pfettenlänge, hohe Schwelle oder Kettengliedlänge) und einen 5 cm dicken Sparren.

  • Berechnung des Achsabstands zwischen den Mittelpunkten D: Abziehen der beiden hal[...]
    ...es gibt eine Folge!
