Anatomie eines Pultdachstuhls

Bruno

Voici un extrait gratuit du guide de construction :

Anatomie

Aufbau eines Pultdachstuhls vom Typ 1

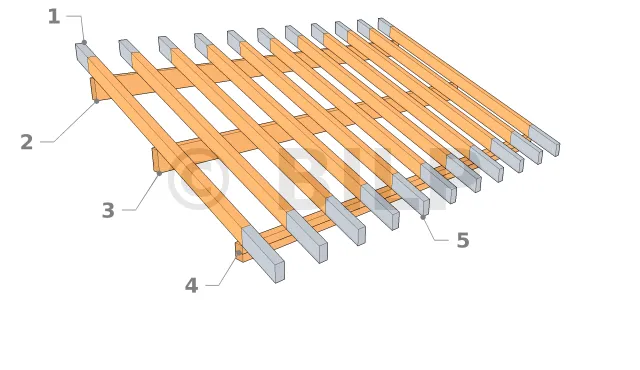

  • 1 : Überhängende Sparren, die eine Traufe bilden (optional)
  • 2 : Obere Schwelle oder Firstpfette
  • 3 : Zwischenpfette (optional)
  • 4 : Untere Schwelle oder Fusspfette
  • 5 : Vorstehende Sparren, die die untere Traufe bilden (optional)

Um die Traufe zu bilden, stehen die Dachsparren vor. Traufen sind optional, werden aber empfohlen.
Mit der optionalen Zwischenpfette kann die Spannweite der Sparren geteilt werden, so dass kleinere Abschnitte möglich sind. Seine Verwendung hängt auch von der Lage und der Größe des Bauwerks ab.

Aufbau eines Pultdachstuhls vom Typ 2

Bei diesem Aufbau werden die Firstsparren direkt an der Firstpfette befestigt. Im Falle einer Konstruktion, die an eine Wand gestellt wird, fehlt die obere Traufe.

Aufbau eines Pultdachstuhls vom Typ 3

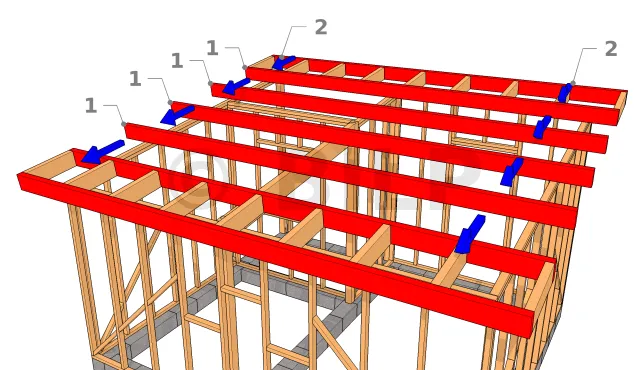

  • 1 : Sparren
  • 2 : Neigung des Daches

Die Sparren werden rechtwinklig zur Neigungsrichtung verlegt, so dass eine Stahlblecheindeckung direkt und ohne zusätzliche Elemente verlegt werden kann.

Einebnen von Gerstenkorn

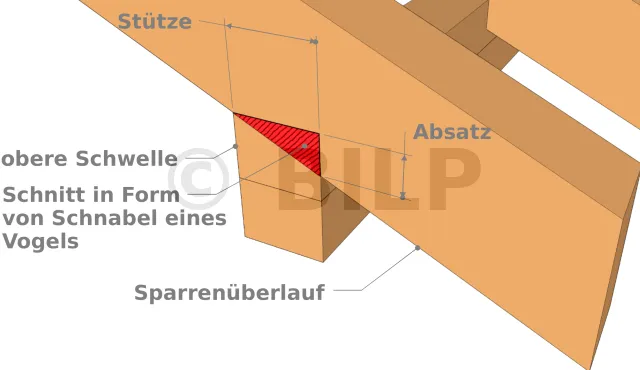

Einebnen von Gerstenkorn bietet dem Sparren eine ebene Auflagefläche auf der Schwelle. Die Verbindung Sparren/Schwelle ist stärker und das Risiko des Ausrutschens wird stark reduziert. Allerdings muss der Schnitt an jedem Sparren vorgenommen werden, was eine gute Arbeitsbelastung darstellt.
Achtung, die Höhe des Absatzes sollte 30% der Sparrenhöhe nicht überschreiten, um ihn nicht zu schwächen.

Traufe

Wenn die Dachsparren über die Fusspfette hinausragen, bilden sie eine Traufe. Eine Traufe ist ein stilistischer Effekt, aber sie ist auch ein sehr nützliches Mittel, um die Wände teilweise vor Regen zu schützen. Im Sommer bildet eine Traufe einen projizierten Schatten, der den Temperaturanstieg in der Konstruktion begrenzt.

Man kann sich dafür entscheiden, das Volumen der Traufe zu schließen oder im Gegenteil, sie offen zu lassen. Im ersten Fall müssen Belüftungsöffnungen vorgesehen werden.

simple Traufe

Bei dieser Lösung wird nichts Besonderes getan. Wir lassen die Sparren im Blickfeld. Letztendlich ist es eine recht ästhetische Lösung. Auf jeden Fall ist es das einfachste.

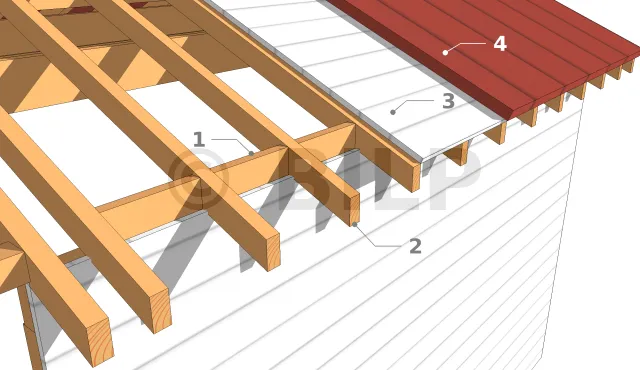

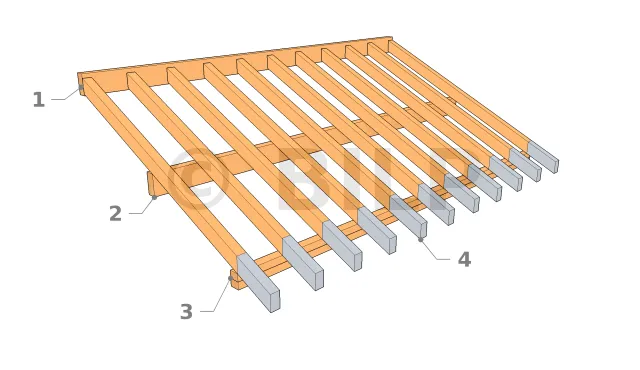

  • 1 : Die Füller schließen den Raum zwischen den Sparren.
  • 2 : Sparren
  • 3 : Stäbe oder Platten
  • 4 : Abdeckung
Traufe mit Blende

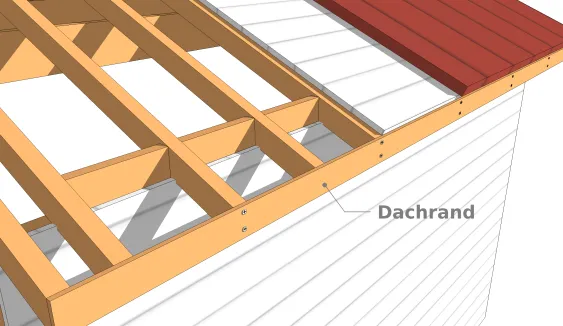

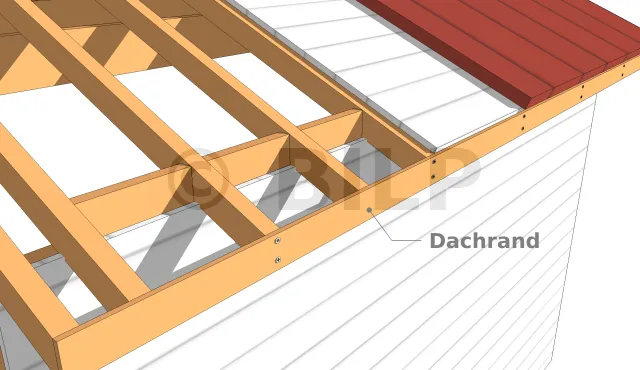

Die Blende besteht aus einem Massivholzbrett oder Sperrholz. Es wird am Ende der Sparren befestigt.

Schließen der Traufe

Dies ist die anspruchsvollste Lösung.

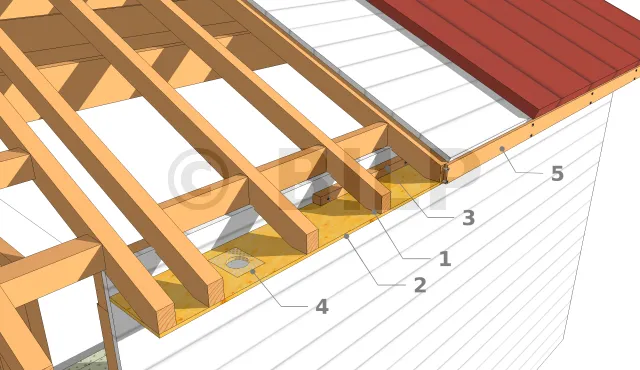

  • 1 : Die Unterseite der Sparren muss horizontal geschnitten werden, um eine ebene Auflagefläche zu erhalten.
  • 2 : bei der Abschlussplatte. Es ist aus Sperrholz gefertigt.
  • 3 : Zur Abstützung der Platte wird eine Leiste an der Wand befestigt.
  • 4 : Lüftungsgitter müssen mindestens alle zwei Meter installiert werden.
  • 5 : das Traufblech schließt das Ganze ab.
Giebel-Traufe

ist heikler zu realisieren, da die Lastaufnahme des im Hohlraum befindlichen Dachteils gewährleistet sein muss. Es gibt mehrere technische Lösungen, aber die einfachste ist die hier vorgestellte.

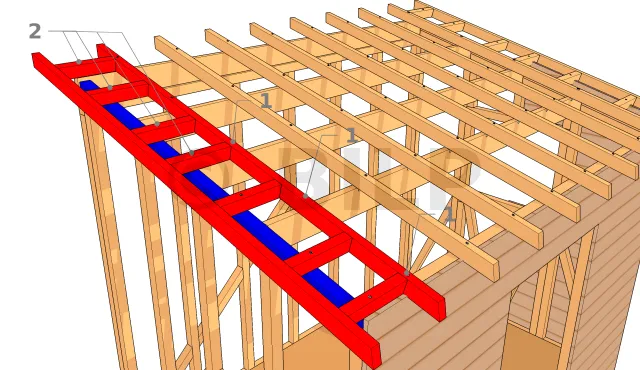

Es besteht aus einem Rahmen (in rot), der aus zwei Sparren und Abstandshaltern besteht, die sie miteinander verbinden. Beachten Sie, dass dieser Rahmen vorgefertigt und in einem Block verlegt werden kann.

Der Innensparren ruht und ist (1) an den Pfetten befestigt. Die Abstandhalter werden (2) an der schrägen Schiene der Wand befestigt (in blau).

Zur Befestigung werden D6-Schrauben, Sechskant-Holzschrauben oder Winkelverbinder verwendet.

Wie man die Giebel herstellt

Einteiliger Giebel

Diese Technik eignet sich gut für kleine Konstruktionen, da es keine Längenbegrenzung für die Stützen gibt.

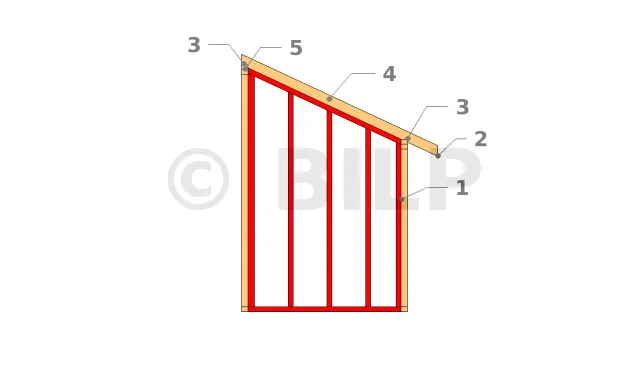

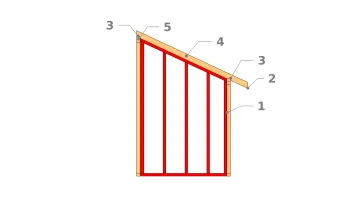

  • 1 : Der Giebel (in rot) ist aus einem Stück gefertigt und gleichzeitig mit den anderen Wänden montiert. In dieser Konfiguration ist der Giebel zwischen den beiden Seiten der Wand, der Vorder- und Rückseite, eingeklemmt.
  • 2 : Die Dachsparren können im unteren Teil als Traufe vorstehen. Beachten Sie, dass es in der obigen Konfiguration keine Traufe gibt.
  • 3 : Die Sparren ruhen auf Vogelschnäbeln, um den Halt zu verbessern.
  • 4 : Die ersten Sparren ruhen direkt auf der Schräge des Giebels.
  • 5 : Hohe Schwelle des Rückwandbereichs.
zweiteiliger Giebel

Diese Technik ermöglicht es, große Giebel zu schaffen, da die Länge der verfügbaren Stützen weniger begrenzt ist.

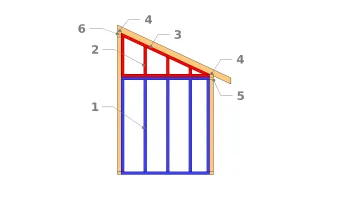

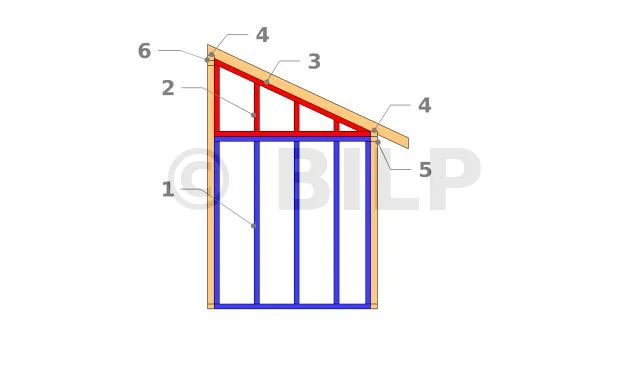

  • 1 : Der erste Teil der Wand (in blau) ist der klassische Parallelepiped, den Sie zuerst zusammensetzen.
  • 2 : Der Punkt (in rot) wird separat hergestellt und in einem zweiten Schritt montiert.
  • 3 : Die ersten Sparren ruhen auf der Schräge der Spitze und sind oben auf der oberen Schwelle (6) und unten auf der unteren Schwelle (5) befestigt.
  • 4 : Die Enden der Sparren werden in den Schnabel eines Vogels geschnitten.
Giebel mit Öffnung

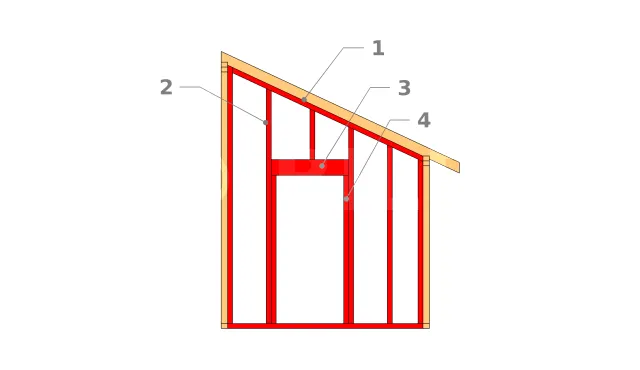

  • 1 : Der erste Sparren ruht auf der Schräge des Giebels. Der größte Teil der Dachlast wird auf die obere und untere Schwelle übertragen. Die Belastung des Giebels ist daher recht gering,
  • 2 : aber die Belastung des Sturzes wird so weit wie möglich begrenzt, indem die Pfosten auf beiden Seiten angeordnet werden.
  • 3 : Sturz.
  • 4 : Der Sturz ruht auf den Türpfosten.

[...]
