Montage eines Dachstuhls des Zeltdachs

Bruno, Manitra

Voici un extrait gratuit du guide de construction :

Wie wir in dem Artikel über die Anatomie eines Zeltdachstuhls gesehen haben, gibt es 3 Arten von Dachstühlen, die von einfach bis sehr kompliziert reichen.

Die Montage, die wir hier sehen werden, ist die Montage des Zeltdachstuhls mit Kehlbalken (Typ 2), was ein etwas komplizierter Dachstuhl ist. Um die Montage zu erleichtern, werden wir schrittweise vorgehen.

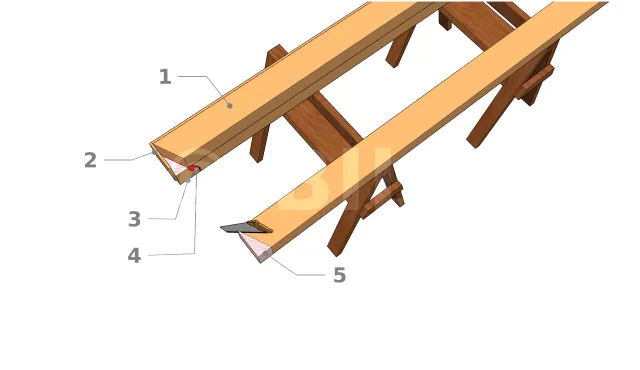

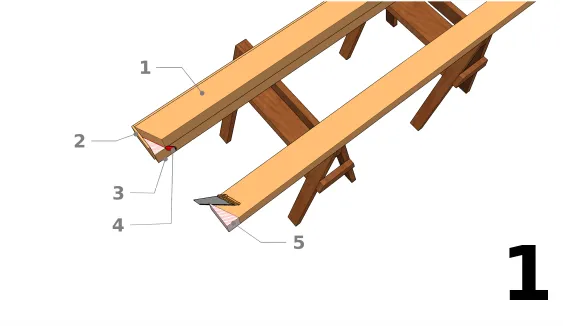

Vorbereitung aller Elemente des Dachstuhls

Für diesen Schritt brauchen Sie sich nur auf den Artikel über die Vorbereitung der Elemente eines Dachstuhls zu beziehen.

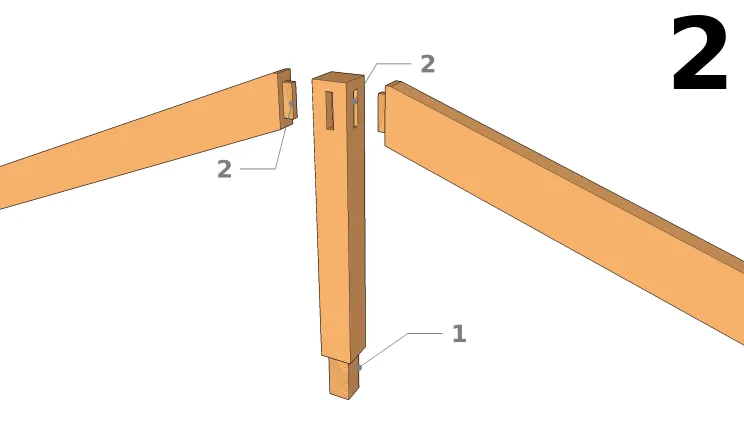

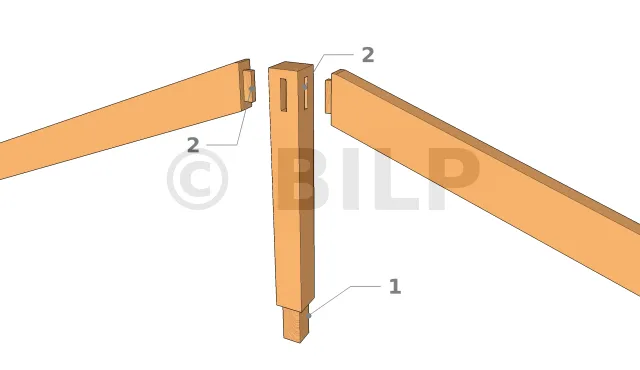

Der Ständer und die Grate vorbereiten
  • 1. Machen Sie die Kerben an der Unterseite des Ständers. Der Ständer wird an den Kehlbalken von Zangenverbindung montiert.
  • 2. Bereiten Sie den oberen Teil des Ständers und die Grate vor, die mit Schlitz- und Zapfenverbindung zusammengefügt werden. Für die Realisierung einer Schlitz- und Zapfenverbindungmontage siehe Artikel. Die Grate können auch durch Bolzen oder Schrauben an dem Ständer befestigt werden.

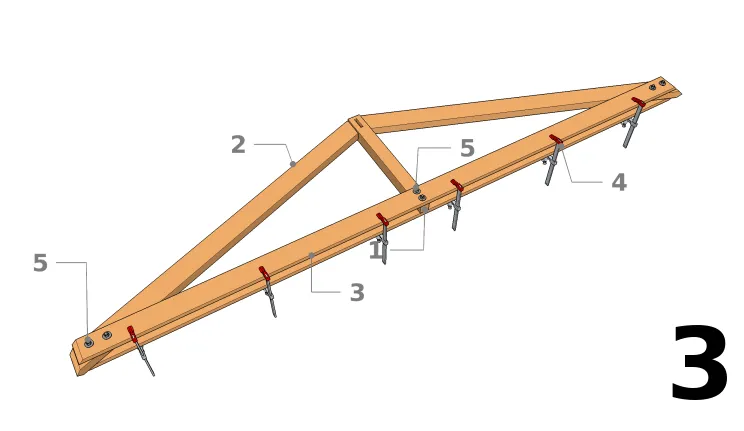

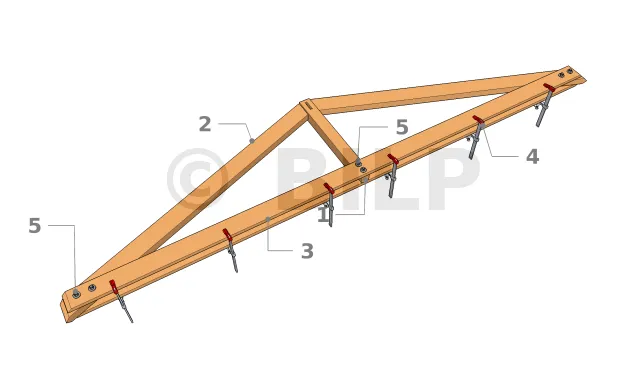

Zusammenbau und Befestigung der Hauptdachbinderselemente
  • 1 : Platzieren Sie den Ständer auf den Kehlbalken.
  • 2 : Verlegen Sie die Grate auf jeder Seite. Ein Ende jedes Grates ist auf der Höhe des Ständerkopfes fixiert, während das andere Ende auf der Höhe des Kehlbalkens liegt.
  • 3 : Legen Sie die zweite Kehlbalkens ein.
  • 4 : Verwenden Sie Schraubzwingen, um sicherzustellen, dass sich die Elemente während der Befestigung nicht bewegen.
  • 5 : Befestigen Sie die Kehlbalken an den Enden und an dem Ständer durch Verschrauben. Sobald der Dachbinder montiert und gesichert ist, können Sie ihn aufrichten.

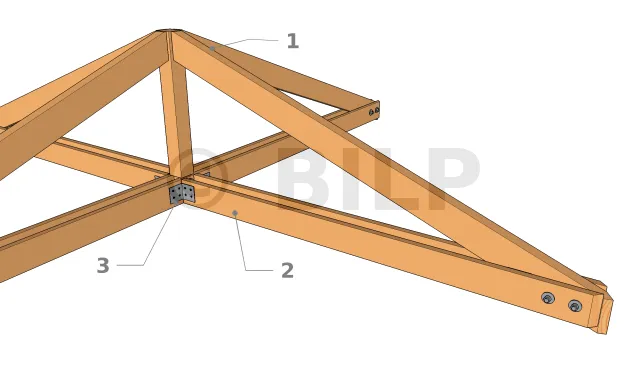

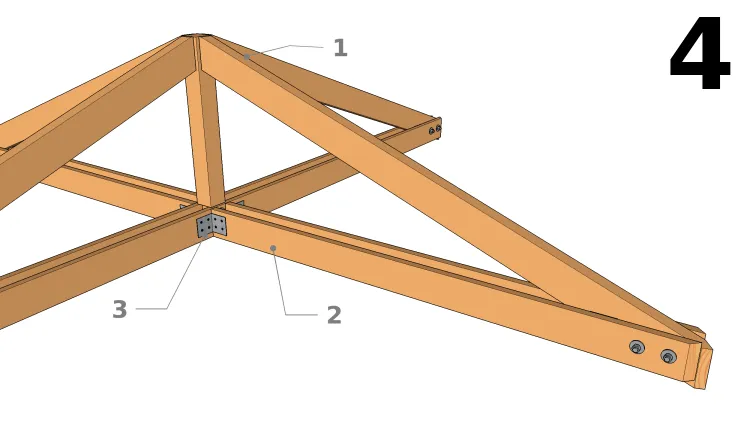

Befestigung der Grate und der sekundären Kehlbalken
  • 1 : Befestigen Sie die Grate auf jeder Seite am Kopf des Ständers mit Zapfenloch.
  • 2 : Legen Sie die sekundären Kehlbalken ab.
  • 3 : Befestigen Sie die sekundären Kehlbalken an den Hauptkehlbalken mit Metallwinkelverbinder, die an die Kehlbalken geschraubt oder genagelt werden.
  • 4 : Verschrauben der Grate mit den sekundären Kehlbalken.

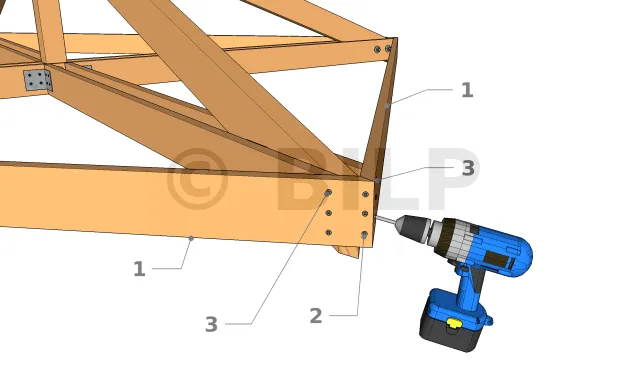

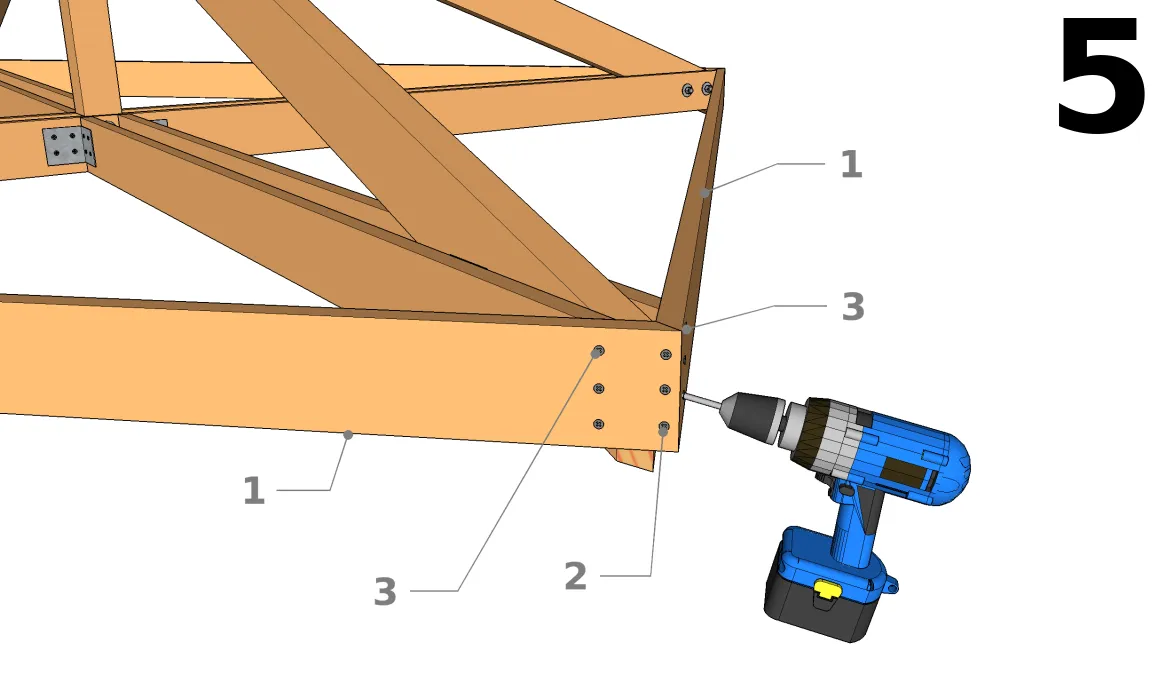

Zusammenbau und Befestigung der Querbalken (Schwelle)
  • 1 : Installieren Sie die Querbalken und achten Sie darauf, dass sie im rechten Winkel zu den Enden der Kehlbalken stehen.
  • 2 : Befestigen Sie die Querbalken rechtwinklig zueinander mit Schrauben, Nägeln oder Sechskant-Holzschrauben.
  • 3 : Befestigen Sie die Schwellen an den Kehlbalken, immer durch Schrauben, Nageln oder Sechskant-Holzschrauben.

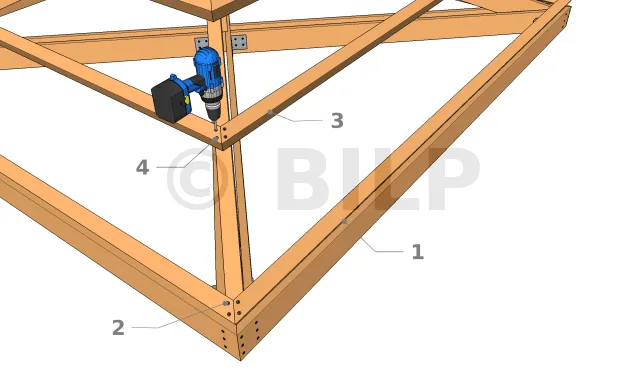

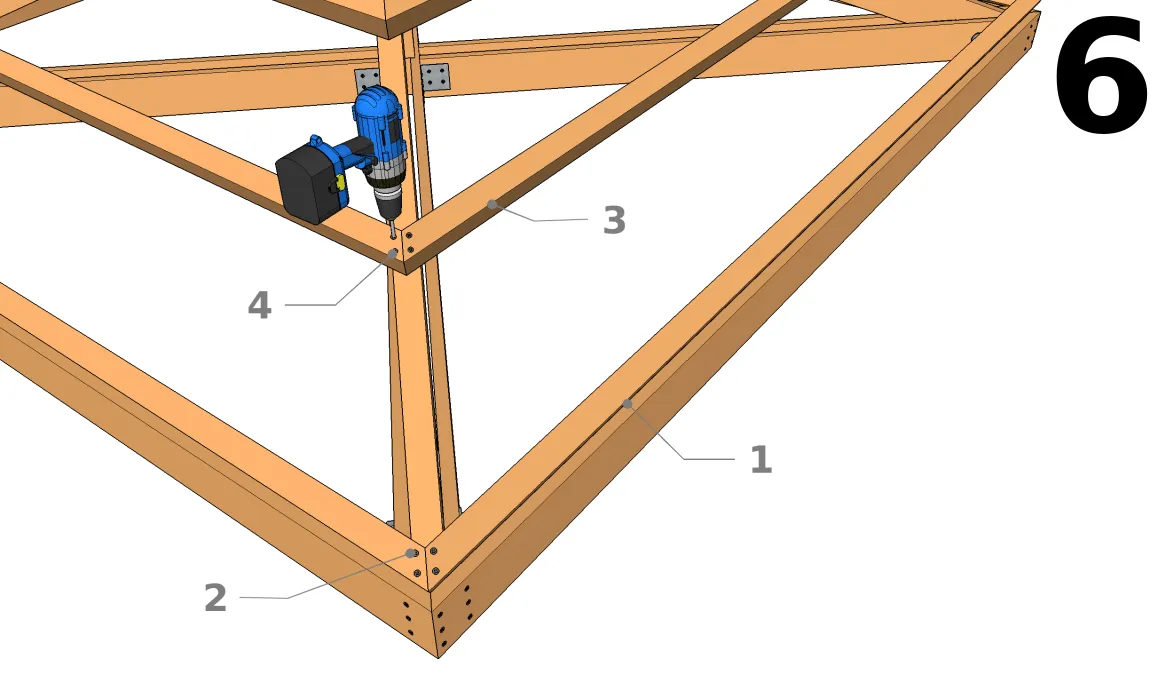

Verlegen und Befestigen der Dachsparren
  • 1 : Legen Sie die Sparren auf die Querbalken.
  • 2 : Befestigung der Sparren an den Querbalken durch Schrauben oder Nageln
  • 3 : Legen Sie die Sparren auf die Grate.
  • 4 : Befestigen Sie die Sparren mit Schrauben oder Nägeln an den Grate.

[...]
