Montage des Dachstuhls eines Walmdachs

Bruno, Manitra

Voici un extrait gratuit du guide de construction :

Die Montage eines Walmdaches muss mit einer bestimmten Methode und in wenigen Schritten erfolgen.

Bevor Sie mit der Montage beginnen, müssen Sie alle Teile Ihres Walmdaches vermessen, d.h. Pfetten, Sparren, Grate undStichsparren, aber Sie müssen auch die Achsabstände der Sparren bestimmen.

Die Montage des Walmgerüstes erfolgt in zwei Teilen. Der erste Teil besteht aus der Montage des Giebelteils des Dachstuhls. Folgen Sie dazu einfach den Schritten unter Montage des Dachstuhls eines Satteldachs.

Sobald dies geschehen ist, können Sie zum zweiten Teil übergehen, der aus der Montage der Haken Ihres Dachstuhls besteht.

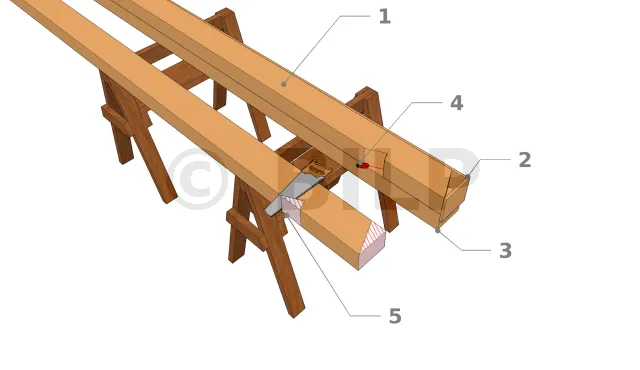

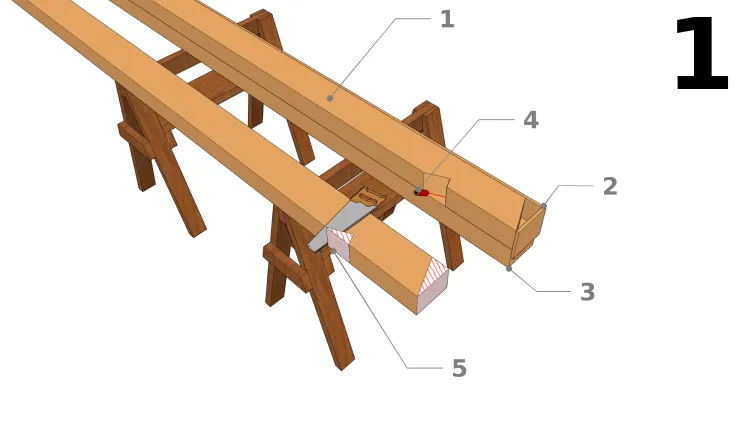

Vorbereitung von Grate und Stichsparren

Für die Vorbereitung der Grate und Stichsparren siehe Artikel Vorbereitung der Dachstuhlelemente.

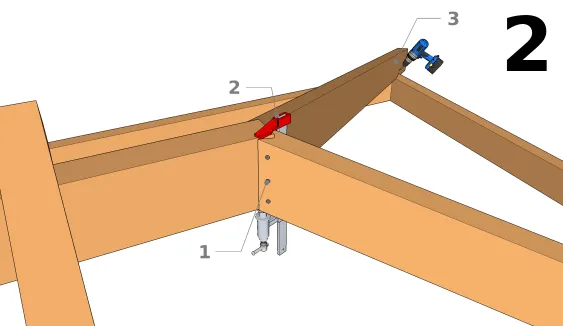

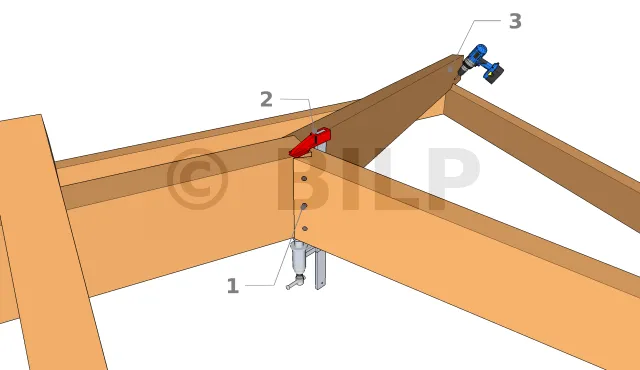

Die Grate befestigen
  • 1. Befestigen Sie den Kopf des Grates mit verdrehten Nägeln an der Firstpfette.
  • 2. Verwenden Sie eine Schraubzwinge, um zu verhindern, dass sich der Grat beim Annageln bewegt.
  • 3. Befestigen Sie den unteren Teil des Grates an der Traufpfette in Höhe der Nivellierung.

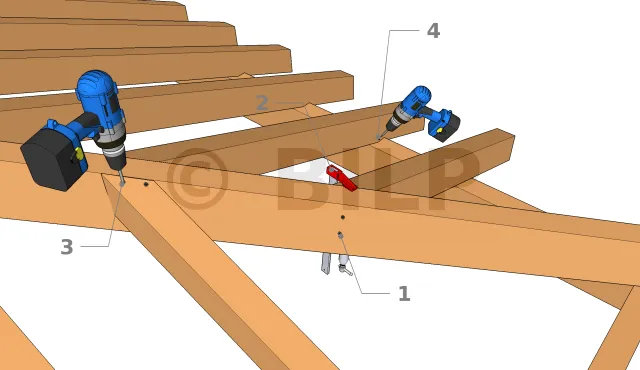

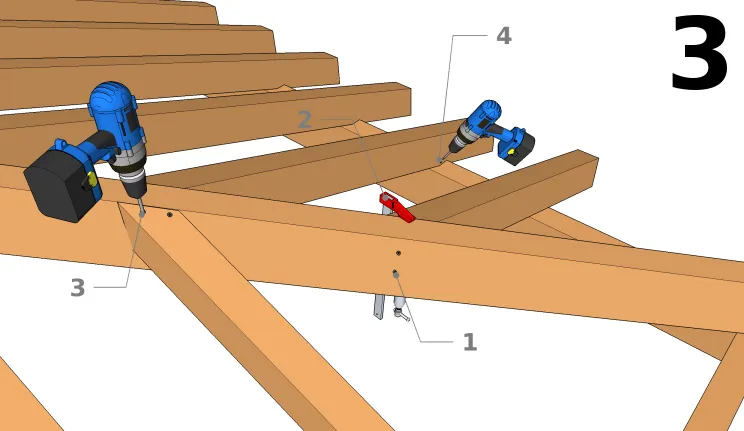

Die Stichsparren befestigen
  • 1. Befestigen Sie den 1. Stichsparren, indem Sie ihn durch die Innenseite des Grates an dem Grat anschrauben. Die Schraube muss die gleiche Ausrichtung wie der Stichsparren haben und wird daher in einem bestimmten Winkel zum Grat stehen.
  • 2. Um zu verhindern, dass sich der Stichsparren beim Schrauben bewegt, ist es am besten, eine Schraubzwinge zu verwenden.
  • 3. Befestigen Sie den 2. Stichsparren an dem Grat, indem Sie ihn von oben schrauben.
  • 4. Befestigen Sie die Unterseite des Stichsparren an der Fußpfette in Höhe der Nivellierung.

Für diesen Artikel haben wir die Befestigungsarten durch Nageln, für die Befestigung der Grate an den Pfetten, und durch Schrauben, für die Befestigung der Stichsparren an den Grate, übernommen. Es gibt jedoch andere Arten von Verbindungselementen, die Sie in diesem Artikel finden und[...]
