Bei einem Dachstuhl eines Walmdachs gibt es zwei mögliche Walmen, den geraden Walmen und den schrägen Walmen .

Der gerade Walm

Ein gerader Walm kann bei rechteckigen Strukturen gesehen werden, bei denen der Giebel senkrecht zur Langfläche steht. Bei einem geraden Walm werden die Stichsparren des Walmes rechtwinklig zur Fußpfette des Giebels angeordnet.

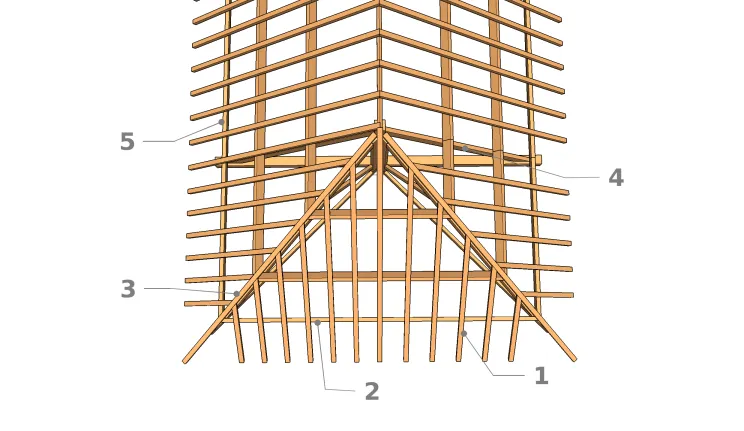

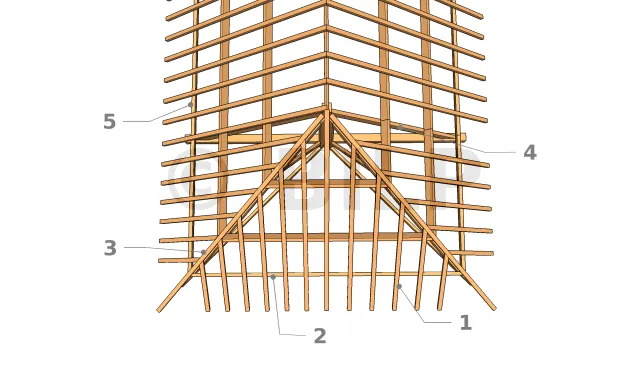

gerader Walm
  • 1 : Stichsparren
  • 2 : Fußpfette in Richtung Giebel
  • 3 : Gratsparren
  • 4 : Binder
  • 5 : Fußpfette in Richtung der Langfläche

Der schräge Walm

Ein schräger Walm ist bei Konstruktionen zu sehen, bei denen der Giebel keinen rechten Winkel mit der Langfläche bildet. Infolgedessen wird die Struktur keine rechteckige Form haben. Es gibt drei Arten von schrägen Walme.

Schräger Walm, wo der Binder parallel zur Fußpfette oder zum Giebel verläuft
Bei dieser Art von schrägem Walm wird der Binder parallel zur Fußpfette des Giebels verlegt, während die Stichsparren und der Halbbinder in der gleichen Richtung wie die Firstpfette und die Fußpfetten in Richtung der Langfläche verlegt werden.

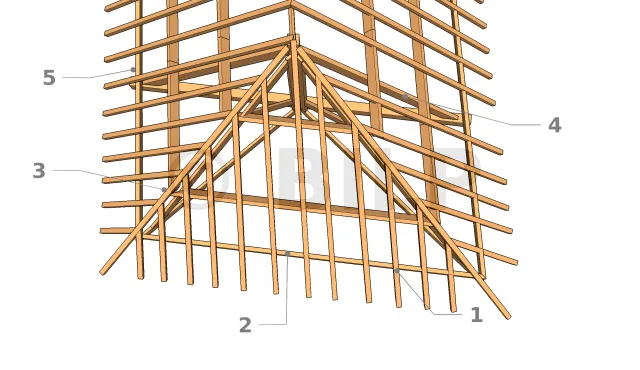

Binder parallel zur Fußpfette
  • 1 : Stichsparren
  • 2 : Fußpfette in Richtung Giebel
  • 3 : Gratsparren
  • 4 : Binder
  • 5 : Fußpfette in Richtung der Langfläche

Schräger Walm, wo der Walm-Halbbinder und die Stichsparren schief sind
Bei diesem schrägen Walm liegt der Binder senkrecht zur Fußpfette, die in Richtung der Langfläche des Bauwerks verlegt wird, während der Walm-Halbinder und die Stichsparren schräg auf die Fußpfette des Giebels verlegt werden.

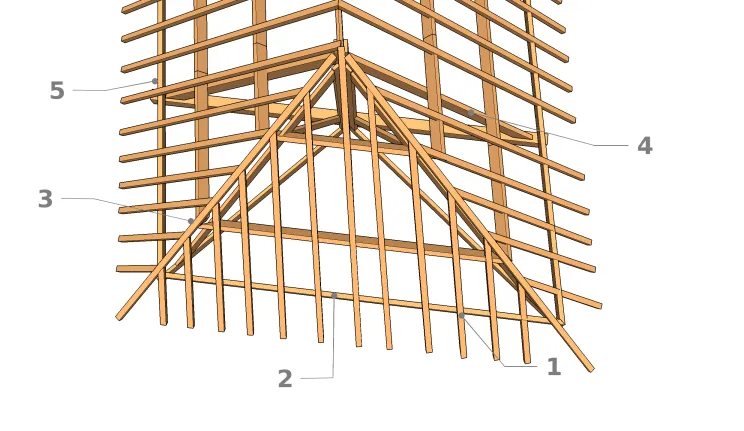

Walm-Halbbinder und schräge Stichsparren
  • 1 : Stichsparren
  • 2 : Walm-Halbbinder
  • 3 : Gratsparren
  • 4 : Binder
  • 5 : Fußpfette in Richtung Giebel
  • 6 : Fußpfette in Richtung der Langfläche

Schräger Walm, bei dem der Walm-Halbbinder und die Stichsparren parallel zur Langfläche verlaufen
Bei diesem Walmtyp steht der Binder senkrecht zur Fußpfette, die in Richtung der Langfläche verlegt ist, während der Halbbinder des Walmes und die Stichsparren par[...]
