Montage eines Dachstuhls des Stufendachs

Bruno

Voici un extrait gratuit du guide de construction :

Für ein Gesamtbild des Dachstuhls eines Stufendachs können Sie den Artikel konsultieren, der sich mit Anatomie dieser Art von Dach befasst.

Die Dachstuhlelemente vorbereiten

Für diesen Schritt beziehen Sie sich einfach auf diesen Artikel.

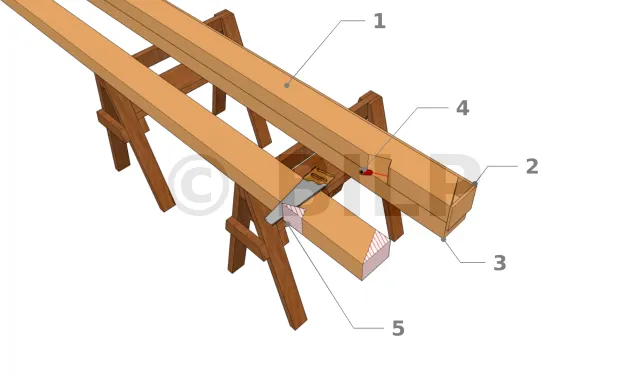

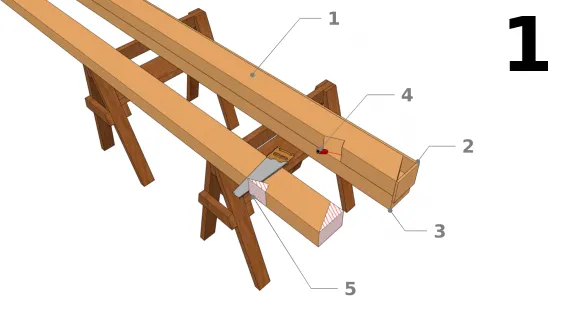

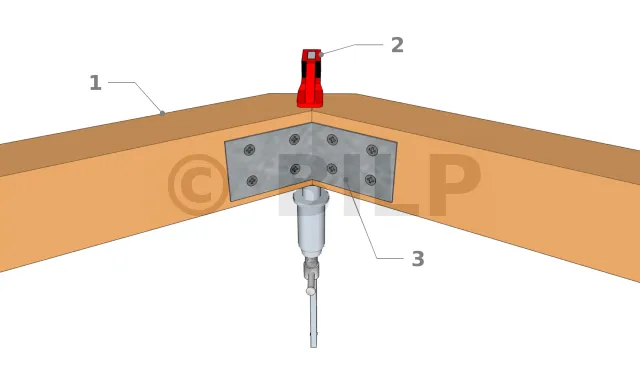

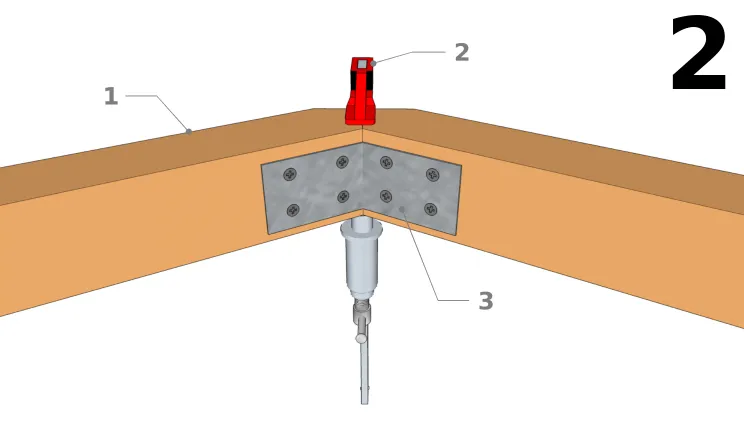

Zusammenbau und Befestigung der Schwelle (Querbalken)
  • 1. Die Schwelle zusammenbauen
  • 2. Verwenden Sie eine Schraubzwinge, um die beiden Querbalken zusammenzuhalten.
  • 3. Befestigen Sie die Schwelle mit einem Metallwinkelverbinder, der mit Schrauben oder Nägeln an den Schwelle befestigt wird. Aus ästhetischen Gründen ist es vorzuziehen, die Winkelverbinder auf der Innenseite der Schwellen zu befestigen.

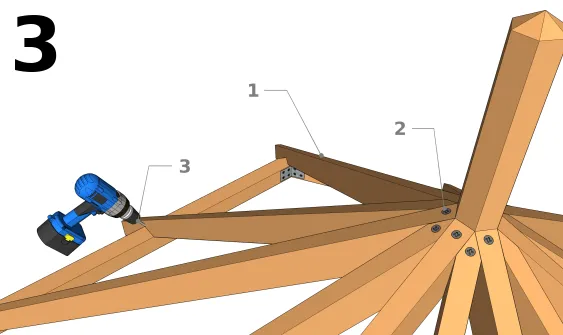

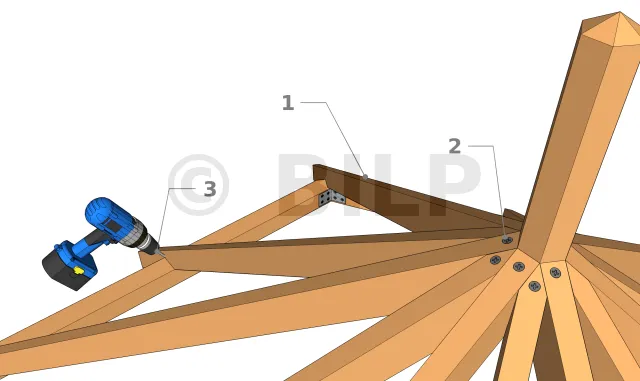

Montieren und befestigen Sie die Haupt- und Zwischensparren
  • 1. die Haupt- und Zwischensparren verlegen und montieren
  • 2. Befestigen Sie die Sparrenköpfe durch Schrauben oder Nageln auf dem Firstpunkt
  • 3. Schrauben Sie die Sparren in Höhe der Nivelierung an die Querbalken.

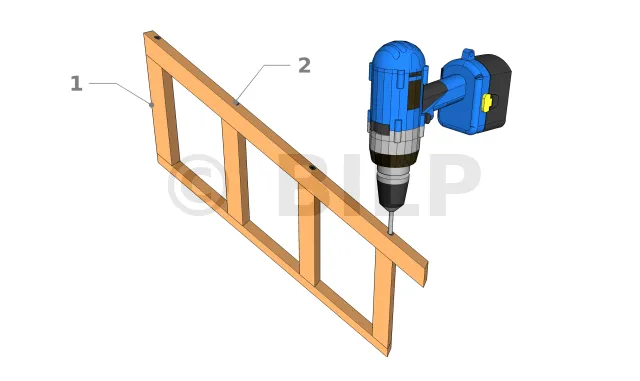

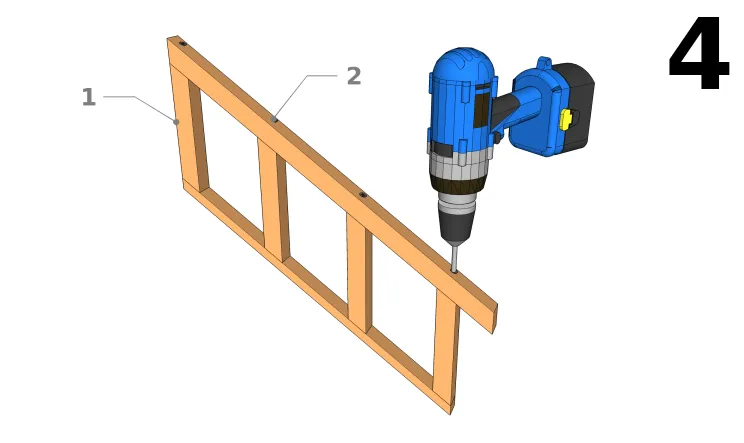

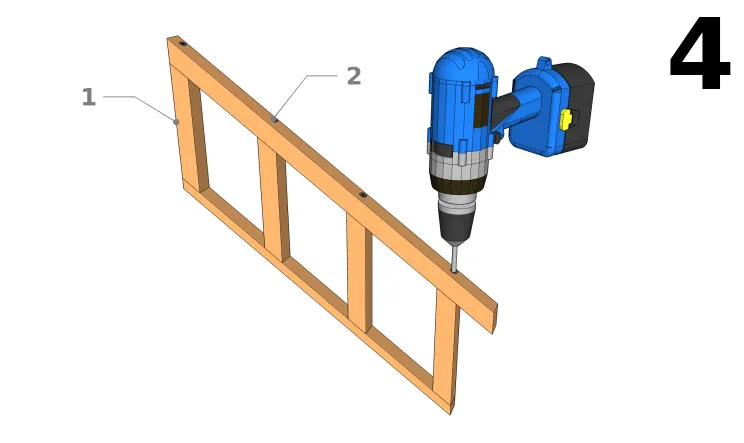

Zusammenbau und Befestigung der Stufensparrenmodule außerhalb des Dachstuhls
  • 1. Montieren Sie die Abstandhalter an den Sparren
  • 2. Befestigen Sie beide Enden jedes Abstandhalters an den Sparren, indem Sie durch die Sparren schrauben oder nageln.

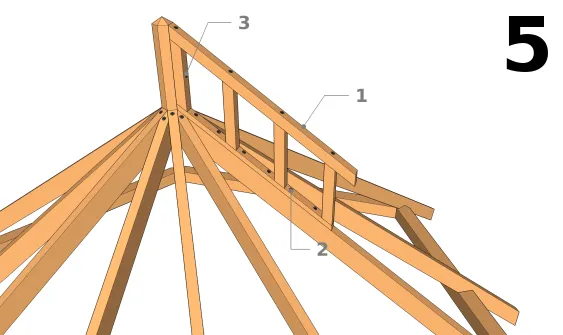

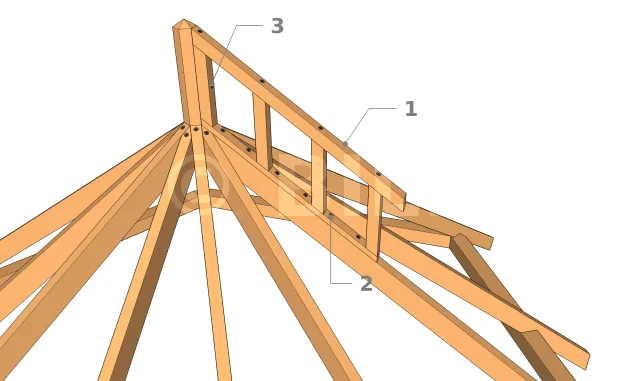

Befestigen Sie die Stufensparrenmodule an den Sparren
  • 1. Installieren Sie die Stufensparrenmodule über den Hauptsparren.
  • 2. Befestigen Sie die Sparrenmodule durch Schrauben oder Nageln an den Hauptsparren.
  • 3. Befestigen Sie die Sparrenmodule durch Schrauben oder Nageln auf dem Firstpunkt.

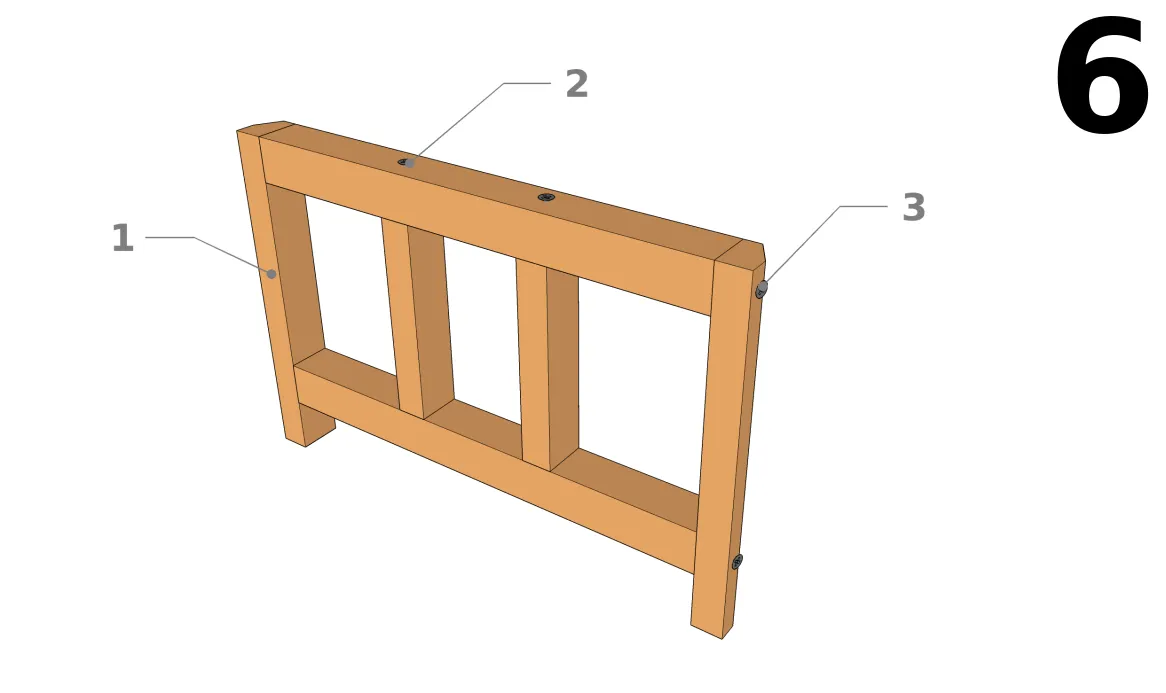

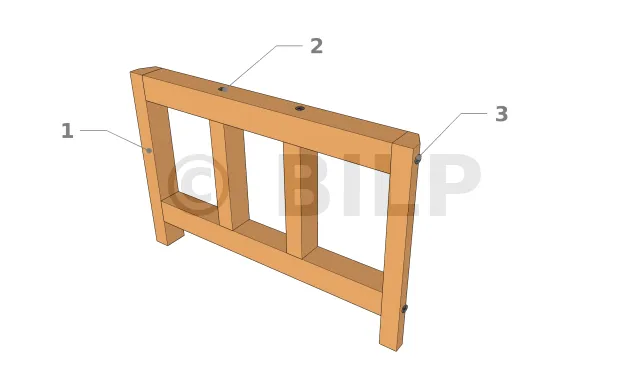

Zusammenbau und Befestigung der Querbalken und Abstandhalter, die die Stufe außerhalb des Dachstuhls bilden
  • 1. Montieren Sie die Querbalken und Abstandhalter.
  • 2. Befestigen Sie die Enden der inneren Abstandhalter durch Schrauben oder Nageln an den Schwellen.
  • 3. Befestigen Sie die Seitenstreben durch Schrauben oder Nageln an den Querbalken.

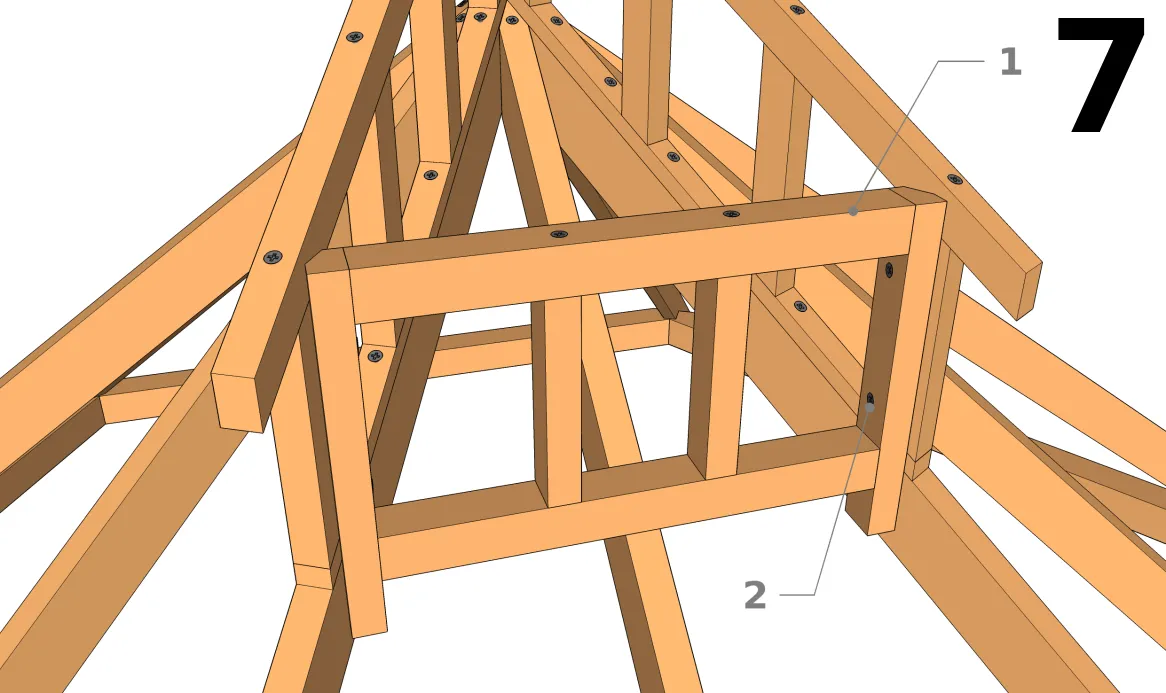

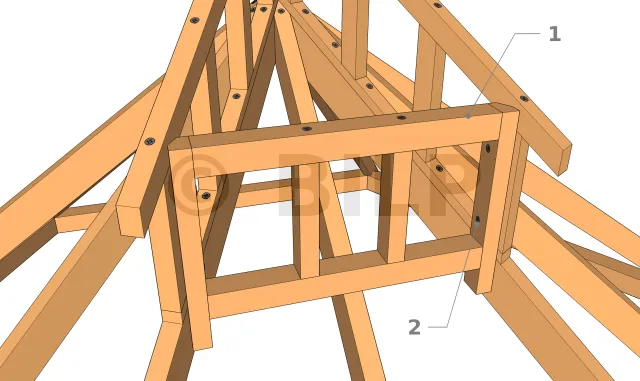

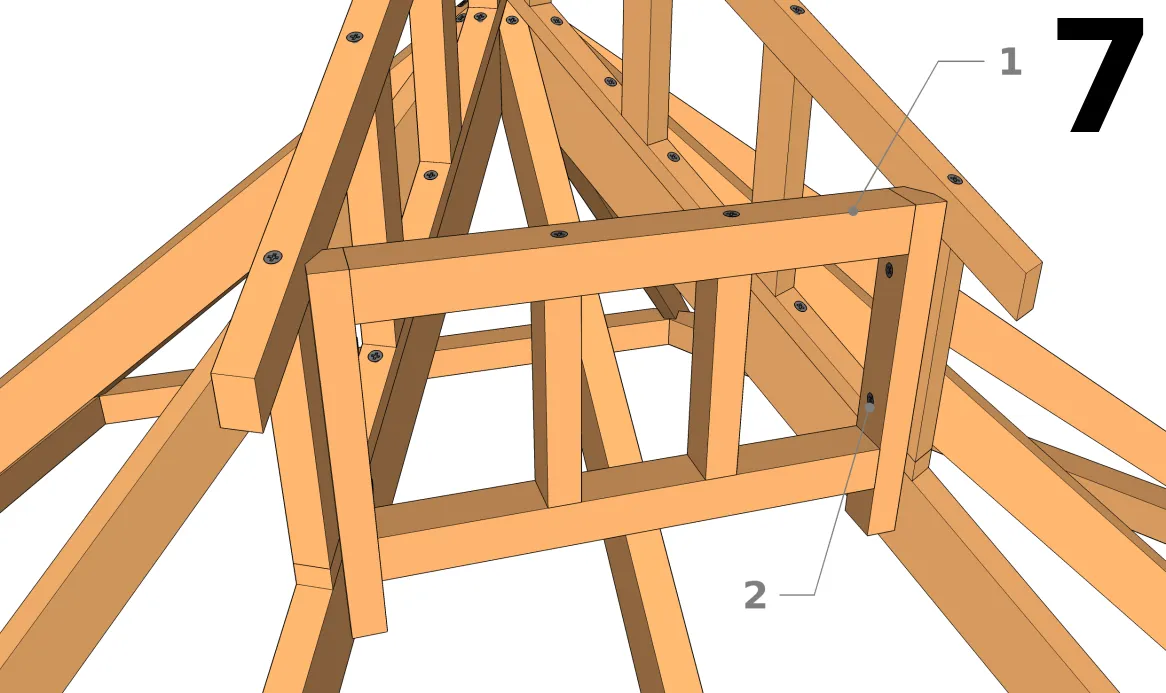

Befestigen Sie die Baugruppe an den Sparrenmodulen
  • 1. Setzen Sie die im vorherigen Schritt erhaltene Baugruppe zwischen die Stufensparrenmodule ein.
  • 2. Befestigen Sie jede Seite der Baugruppe durch Schrauben oder Nageln an den Sparrenmodulen.

[...]

...Il y a une suite !
