Gemeinsame Elemente für alle Dachtypen

Bruno

Voici un extrait gratuit du guide de construction :

Der Zweck des Daches besteht darin, eine Fläche zu bedecken, um sie zu schützen. Die Dacheindeckung ist einer Belastung durch das Eigengewicht des Daches und durch Punktlasten wie Schnee ausgesetzt. Es ist daher notwendig, eine Struktur zu entwerfen, die diese Last aufnehmen und auf die Wände übertragen kann. Das Dachstuhl besteht aus Holzteilen, die fast systematisch unabhängig von der Art der Dacheindeckung zu finden sind.

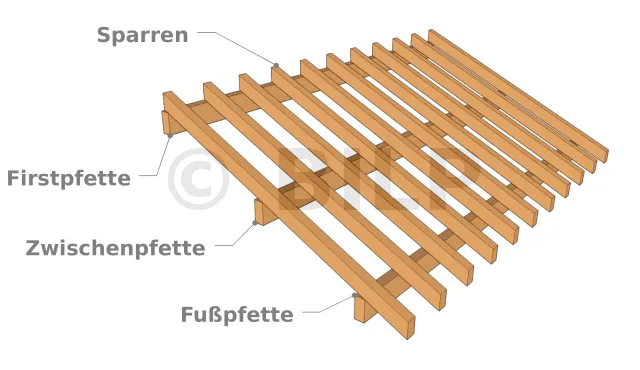

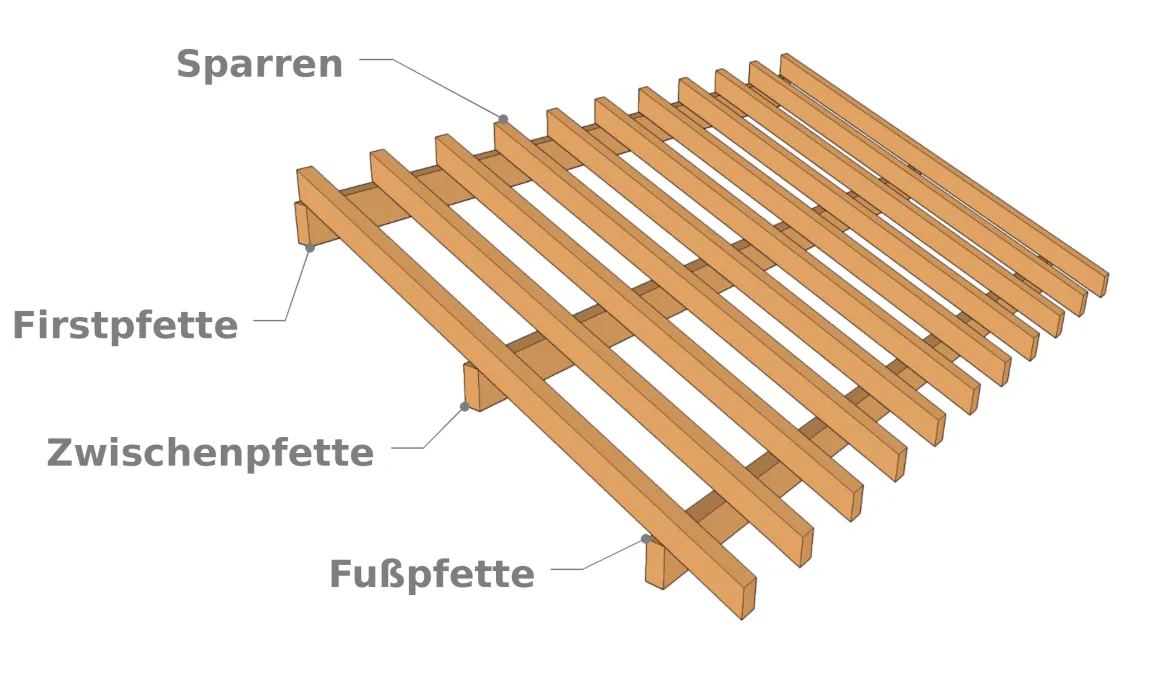

Sparren und Pfetten

Die Dachsparren

Die Dachsparren sind die Hauptelemente eines Dachstuhls. Sie verteilen die Last und nehmen die Dachplatten oder Dachlatten für die Ziegel auf. Sie werden auf Wandschienen und/oder Pfetten aufgestellt. Die Sparren werden in einem regelmäßigen Abstand (Achsabstand) von etwa 50 cm nebeneinander aufgereiht. Je mehr Sparren vorhanden sind, desto mehr wird die Last verteilt und desto kleiner muss der Sparrenquerschnitt sein. Umgekehrt vergrößern große Sparrenabschnitte den Achsabstand zwischen den Sparren. Der Sparrenquerschnitt muss unter Berücksichtigung vieler Parameter berechnet werden. Dabei ist insbesondere die Belastung pro m² auf dem Dach zu berücksichtigen.

Die Pfetten

Die Pfetten unterstützen die Dachsparren. Sie verteilen und übertragen die Last auf die Wände. Es gibt verschiedene Arten von Pfetten :

  • Die Firstpfette ist diejenige an der Spitze (First) der Dachkonstruktion. Es nimmt den oberen Teil der Dachsparren auf.
  • Die Fußpfette ist diejenige am unteren Ende des Dachstuhls. Es unterstützt den unteren Teil der Sparren. Sie entspricht oft der oberen Schwelle der Wand.
  • Die Zwischen- oder Mittelpfetten befinden sich zwischen der Firstpfette und der Fußpfette. Sie entlasten die Sparren zwischen der Teilung ihrer Spannweite.

    Die Füller

    [Füller-

-
Zuerst muss die Last pro m² berechnet werden, die das Dach tragen wird. Dann basiert die Berechnungsmethode auf einem Verifikationsprinzip. Wir werden in der Tat nicht den Bruttoquerschnitt des Elements berechnen, sondern vielmehr überprüfen, ob ein bestimmter Abschnitt die Kriterien für die Verwendung erfüllt. Wir werden daher schrittweise vorgehen, wobei wir die tatsächlich bei unserem Lieferanten erhältlichen Profile berücksichtigen müssen.

Die Werkzeuge, die wir verwenden werden, basieren auf EUROCODE 5.

-
-

Die Berechnung von Dachlasten kann mit dem Werkzeug, das Sie auf dieser Seite finden, durchgeführt werden.

Die Berechnung hängt im Wesentlichen von der geographischen Lage des Standorts sowie von der Art der Abdeckung ab.

Berechnung der verschiedenen Elemente des Daches

Als Beispiel nehmen wir einen Pavillon von 4x4 m mit quadratischem Grundriss und einer flachen Fliesenabdeckung. Nach der Vordimensionierung verfügen wir über die folgenden Daten, die wir zum Ausfüllen der Felder verwenden werden :

  • Sparren : 50x60 mm,
  • Sparrenachsabstand : 60 cm,
  • Spannweite der Dachsparren : 100 cm,
  • Pfette : 50x75 mm,
  • Pfettenachsabstand : 100 cm,
  • Spannweite der Pfetten : 280 cm,
  • Schwelle : 50x100 mm,
  • Achsabstand : 2 m,
  • Spannweite : 2 m,
  • Neigung des Daches : 35°,
  • Standort der Website : 32 Niederbavern
  • Höhe : 600 m,
  • Dach : Platten große Form (einschließlich Latten)

Da es sich bei der Konstruktion um einen Pavillon im Freien handelt, wird es keine Decke oder Isolierung geben. Diese Elemente werden daher nicht berücksichtigt werden müssen.

<-]
ermöglichen es, das Volumen zwischen den Dachsparren auszufüllen. Die verschiedenen Techniken werden im Folgenden beschrieben :

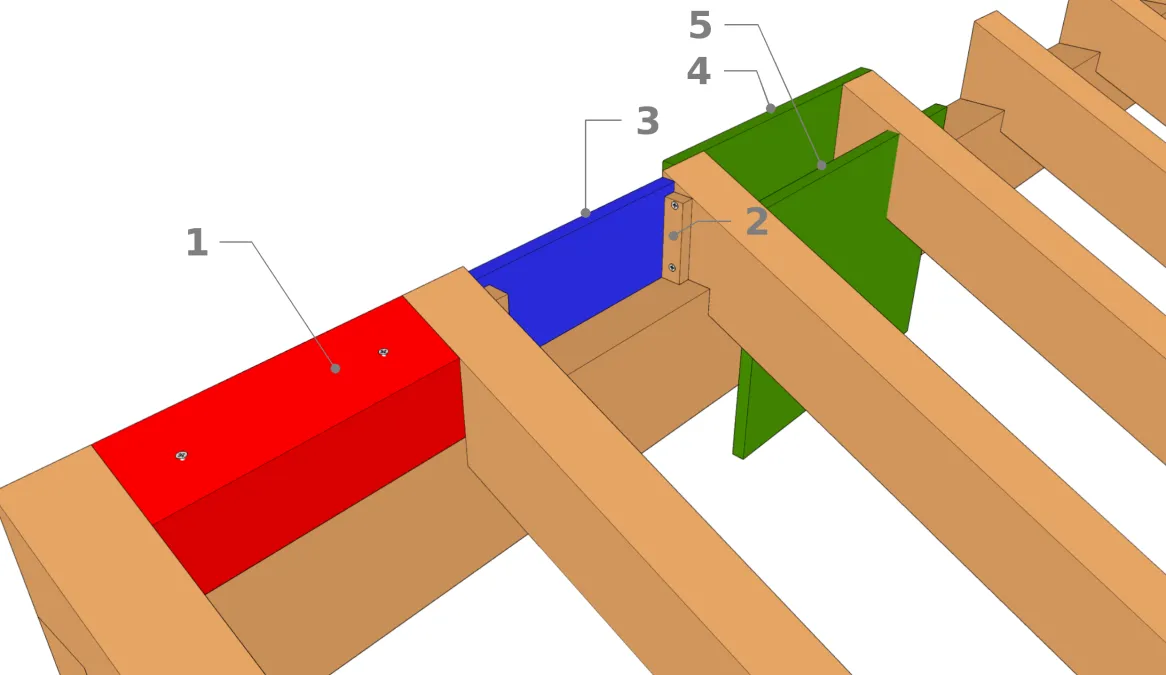

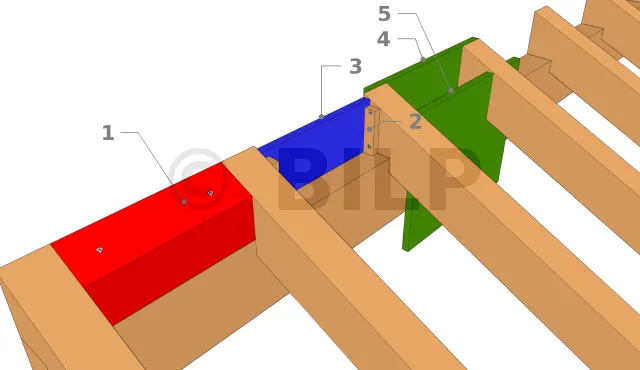

Die drei Techniken zum Bau der Füller
  • In rot: Dies ist vom Standpunkt der Luftdichtheit aus gesehen die effizienteste Methode. Der Füller wird zu einer Pfette oder einem Sparrenfall geformt. Die Oberseite des Füllers wird entsprechend dem Winkel der Dachneigung ausgeschnitten. Dies lässt sich leicht mit einer Tischkreissäge erledigen. Die Füller werden mit Schrauben auf der Oberseite befestigt. Diese Methode muss vor dem Anbringen der Dacheindeckung durchgeführt werden, da es schwierig wird, sie danach richtig zu befestigen.
  • In blau: Die Latten (2) sind gegen die Dachsparren befestigt. Dann wird ein Brett gegen die Latten befestigt. Diese Methode kann später im Bauprozess angewendet werden, aber sie bietet keine sehr gute Abdichtung und es ist nicht einfach, die Latten korrekt zu befestigen.
  • in grün: der Abschluss nach außen wird durch die Verkleidung oder die Aussteifungsstütze gebildet (4). Die Innenseite kann auch mit Brettern oder Paneelen verschlossen werden (5). Der Raum zwischen den beiden Paneelen kann mit Dämmstoff ausgefüllt werden.

Berechnung von Lasten

Dann gehen wir zum Sparrennachweis über, der dank des Werkzeugs eine Sparrenprüfung durchführen durchgeführt wird.

Die Berechnung des Querschnitts der Sparren hängt von der vorherigen Berechnung und den eingegebenen Daten ab, und die zuvor erhaltenen Ergebnisse werden automatisch in dieses Berechnungswerkzeug übertragen.

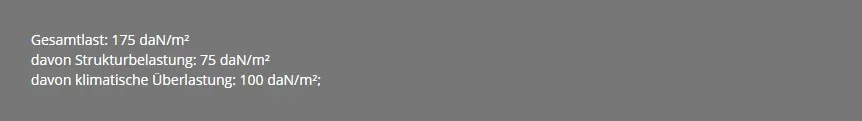

Beispiel einer Lastberechnung
Wir werden daher das obige Beispiel beibehalten. Es ist nicht mehr notwendig, die Last auf den Sparren, die Dachneigung und die Höhe einzufügen. Allerdings müssen die Eigenschaften der Sparren definiert werden, nämlich :

  • Festigkeitsklasse,
  • Basisabschnitt,
  • Die Spannweite des Sparrens.

Die Festlegung der Umsetzungselemente ist der letzte, aber nicht letzte Schritt bei der Kontrolle der Sparren. Die Art der Befestigung hängt von der Befestigung des Sparrens in Bezug auf die verschiedenen Pfetten ab. Im Idealfall wäre es jedoch am besten, mit den drei vorgeschlagenen Fixierungsmethoden zu prüfen. Auf diese Weise kann man sich des Ergebnisses sicher sein. Da das Dach bedeckt ist, aber keine Decke oder Isolierung vorhanden ist, wird für die Dienstklasse 2 "außen, unter Schutz" verwendet.

Ergebnis der Ausgabenberechnung


Ergebnis für eine obere Befestigungsmethode
Ergebnis für ein Bodenbefestigungsverfahren

In allen 3 Fällen wird der Abschnitt überprüft. Es kann jedoch vorkommen, dass der Que[...]
