Strukturschrauben INNENBEREICH SDW - Durchmesser 8mm

Die Strukturschraube SDW ist speziell für die Montage von Holzelementen wie z.B. Mehrfachbindern (2 oder 3 Lagen), Holzbauprodukten (Brettschichtholz, LVL, ...) aber auch Massivholz (Rahmenelemente, ...) konzipiert.

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto

Eigenschaften

Leistungserklärungen : FR-DoP-h10/0017

Material

  • Schwarz lackierter Stahl.

Vorteile

  • Flacher Kopf : reduziert Handhabungs- und Installationsprobleme,
  • Reibahle : verhindert die Erwärmung der Schraube bei der Montage,
  • Teilgewinde : optimales Spannen der verschiedenen Lagen untereinander,
  • Hohe Scherleistung : ermöglicht größere Abstände zwischen den Schrauben,
  • Kein Vorbohren erforderlich.

Anwendungen

Träger

  • Holzständer,
  • Binder.

Anwendungsbereich

  • Befestigung von mehreren Holzelementen (Fachwerkpfosten, Binder, ...).

Abmessungen

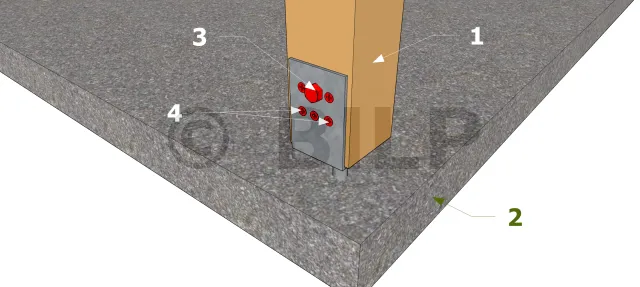

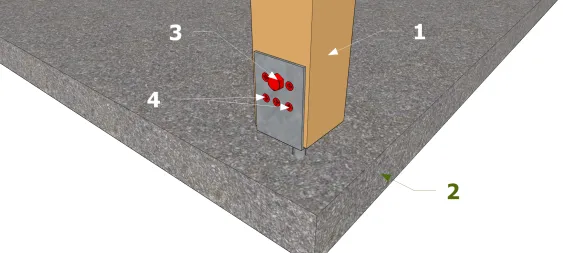

Technik 4 : U-förmiger einbetonierter Pfostenträger
  • 1 : Pfosten
  • 2 : Betonplatte
  • 3 : Sechskantkopf Gewindeschneidschrauben
  • 4 : Schrauben

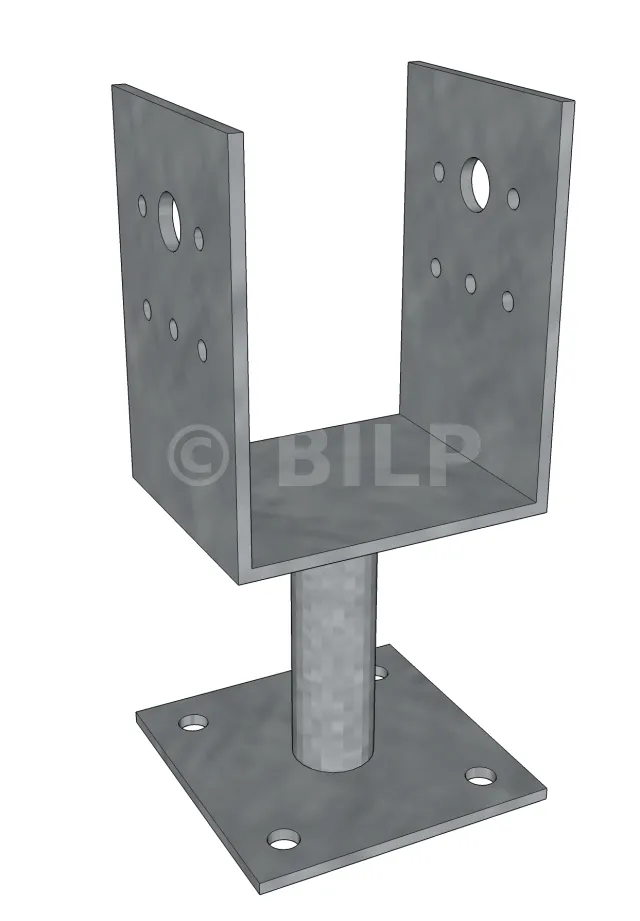

Das Prinzip dieses Pfostenträgers besteht in der Einbettung des Pfostens in die U-Form seines oberen Teils. Der Pfosten wird mit Sechskantkopf Gewindeschneidschrauben und Schrauben an ihr befestigt, während der untere Teil direkt in der Platte durch chemische Dichtmasse oder beim Gießen des Betons abgedichtet wird. Dieses Element kann für die Pfosten einer Pergola, einer Markise, einer Veranda, einer Terrasse oder sogar eines Geländers verwendet werden. Der Pfosten hat den Vorteil, dass er Lasten aufnimmt und dank der abzudichtenden Stange höhenverstellbar ist und somit eine ästhetische Diskretion bietet. Für die Installation schlägt die Technik eine Pfostenmontage entweder vor oder nach dem Einbetonieren des Pfostenträgers an der Platte vor. Der negative Punkt ist die Tatsache, dass die Belastung der Konstruktion nach einiger Zeit zu einer Bewegung der Dichtung führen kann und auch, dass es nicht mehr möglich ist, die Höhe zu verstellen, wenn die Dichtung einmal hergestellt wurde.

ArtikelBefestigungsdurchmesser [mm]Bit
l lg d1 d dh
SDW22258-R50E 66 36 5.6 8 19 T-40
SDW22338-R50E 86 40 5.6 8 19 T-40
SDW22438-R50E 111 37 5.6 8 19 T-40
SDW22600-R50E 152 37 5.6 8 19 T-40

Charakteristische Beständigkeiten

ArtikelCharakteristisches plastisches Fließmoment [My.k] [Nm]Charakteristischer Parameter der Zugsfestigkeit - fax,k,90° [fax.k.90°] [N/mm²]Parameter der charakteristischen Beständigkeit gegen Kopfdurchdringung - fhead,k [fhead.k] [N/mm²]Charakteristische Zugfestigkeit - ftens,k [ftens.k] [kN]Charakteristische Drehfestigkeit - ftor,k [ftor.k] [Nm]Drehungsverhältnis
SDW 17.4 13.2 21.4 21.4 24.2 4.5
