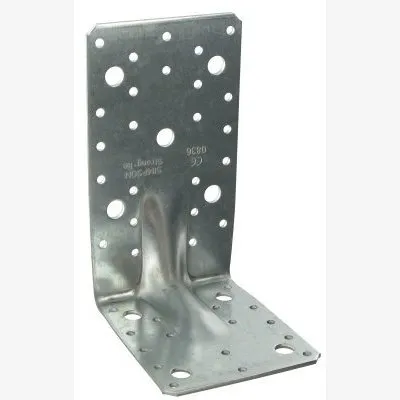

- Réf. E20/3

Dieser erste Schritt sollte für jeden Holzarbeiter ein Reflex sein. Man nimmt das Quadrat auf einer Seite des Balkens und sägt es mit einer Kreissäge oder einer Handsäge ab. Wenn nach Überprüfung der gekauften Pfette das Ende bereits rechtwinklig ist, kann dieser Schritt übersprungen werden.

Nehmen Sie von der zuvor quadrierten Seite die Länge der Pfette, quadrieren Sie sie und sägen Sie sie ab.

Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.

• x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
• x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
• x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.

Wenn Sie möchten, dass die Befestigungselemente vollständig freiliegen, d.h. bündig mit der Oberfläche der Träger abschließen, überspringen Sie diesen Schritt. Der Grund dafür ist, dass das Sackloch verwendet wird, um die Unterlegscheibe und die Mutter im Holz zu verstecken. Es verbessert das ästhetische Erscheinungsbild erheblich.
Bohren Sie mit einem flachen Holzbohrer mit einem Durchmesser, der etwas größer als der der Unterlegscheibe ist, von der Mitte der Löcher bis zu einer Tiefe = Dicke der Mutter + Dicke der Unterlegscheibe + Längenrand der Stange.

Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.

• x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
• x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
• x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.

Wenn Sie möchten, dass die Befestigungselemente vollständig freiliegen, d.h. bündig mit der Oberfläche der Träger abschließen, überspringen Sie diesen Schritt. Der Grund dafür ist, dass das Sackloch verwendet wird, um die Unterlegscheibe und die Mutter im Holz zu verstecken. Es verbessert das ästhetische Erscheinungsbild erheblich.
Bohren Sie mit einem flachen Holzbohrer mit einem Durchmesser, der etwas größer als der der Unterlegscheibe ist, von der Mitte der Löcher bis zu einer Tiefe = Dicke der Mutter + Dicke der Unterlegscheibe + Längenrand der Stange.

Dieser erste Schritt sollte für jeden Holzarbeiter ein Reflex sein. Man nimmt das Quadrat auf einer Seite des Balkens und sägt es mit einer Kreissäge oder einer Handsäge ab. Wenn nach Überprüfung der gekauften Pfette das Ende bereits rechtwinklig ist, kann dieser Schritt übersprungen werden.

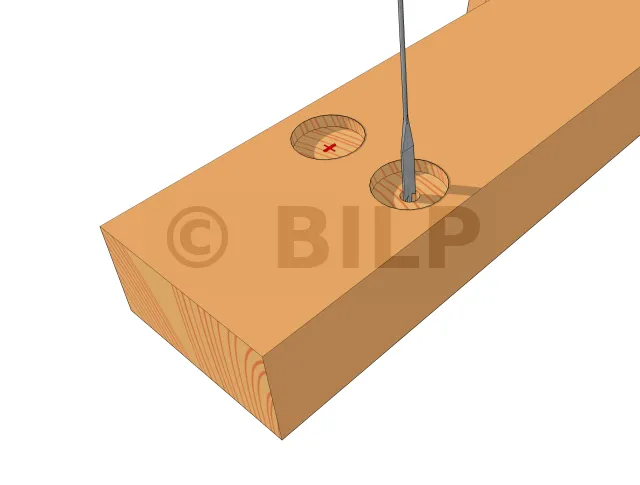

Bohren Sie die Pfette mit einem Holzbohrer am Durchmesser der Gewindestange (Gewindedurchmesser). Der Flachbohrer hat normalerweise einen Abdruck hinterlassen, der die Mitte des Sacklochs markiert.

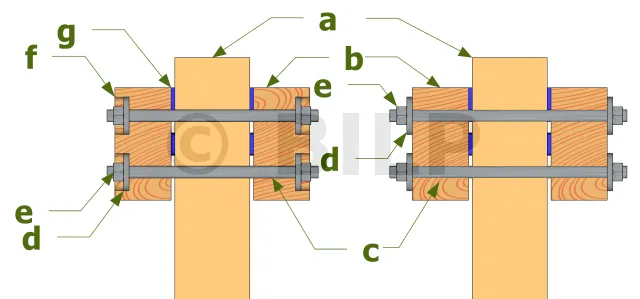

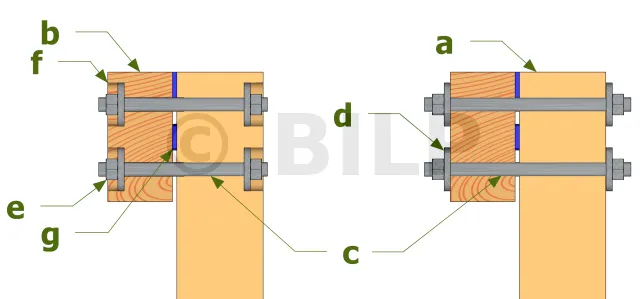

• a : Pfosten
• b : Pfette
• c : Gewindestange
• d : Unterlegscheibe
• e : Mutter
• f : Sackloch
• g : Keile

• a : Pfosten
• b : Pfette
• c : Gewindestange
• d : Unterlegscheibe
• e : Mutter
• f : Sackloch
• g : Keile

• x : Höhe von der Oberseite des Pfostens und der Unterseite der Pfette

Messen Sie von der Oberseite des Pfostens aus die Unterseite der Pfette. Markieren Sie dann diese Markierung über die gesamte Breite des Pfostens mit einem Quadrat.

• a : Pfosten
• b : Pfette
• c : Gewindestange
• d : Unterlegscheibe
• e : Mutter
• f : Sackloch
• g : Keile

• x : Höhe von der Oberseite des Pfostens und der Unterseite der Pfette

Messen Sie von der Oberseite des Pfostens aus die Unterseite der Pfette. Markieren Sie dann diese Markierung über die gesamte Breite des Pfostens mit einem Quadrat.

Dieser Schritt beinhaltet die Verwendung von Schraubbolzen zur Sicherung der Aussteifungsarme.
Erstellen Sie an beiden Enden der Pfette Markierungen in den Abständen x1, x2 und x3.

• x1 : Abstand zwischen der Mitte des Befestigungslochs an den Pfosten und dem Ende der Pfette,
• x2 : Abstand von der Mitte des Befestigungslochs des Aussteifungsarms bis zum Ende der Pfette,
• x3 : Versatz des Lochmittelpunkts in Bezug auf die Seite der Pfette.

Nehmen Sie von der zuvor quadrierten Seite die Länge der Pfette, quadrieren Sie sie und sägen Sie sie ab.

• a : Pfosten
• b : Pfette
• c : Gewindestange
• d : Unterlegscheibe
• e : Mutter
• f : Sackloch
• g : Keile

Dieser erste Schritt sollte für jeden Holzarbeiter ein Reflex sein. Man nimmt das Quadrat auf einer Seite des Balkens und sägt es mit einer Kreissäge oder einer Handsäge ab. Wenn nach Überprüfung der gekauften Pfette das Ende bereits rechtwinklig ist, kann dieser Schritt übersprungen werden.

• L1 : Abstand zwischen den beiden Enden der Pfosten
• L3 : Überhang

Beide Pfetten mit mindestens zwei Schraubzwingen gegen den Pfosten spannen. Stellen Sie sicher, dass die seitlichen Überhänge die richtige Länge haben.

1. Bohren Sie die Pfosten mit einem langen Holzbohrer mit dem gleichen Durchmesser wie die Gewindestange durch die Pfette. Vergewissern Sie sich, dass Sie sich korrekt auf der Achse befinden. Versuchen Sie nicht, das erste Mal zu überqueren, da Sie Gefahr laufen, auf der anderen Seite schief hineinzukommen. Gehen Sie nur bis zur halben Breite des Pfostens.
2. Bohren Sie alle Löcher, entfernen Sie dann die Pfette und setzen Sie das Bohren auf der gegenüberliegenden Seite fort. Sie werden mehr Visionen haben, weil auf diese Weise weniger Tiefe entsteht.

Befestigen Sie mit einer Schraubzwinge zwei Latten auf beiden Seiten der beiden Stirnseiten des Pfostens unter den obigen Markierungen. Tun Sie dasselbe für den anderen Pfosten.

Fahren Sie dann mit Schritt 4 oben fort.

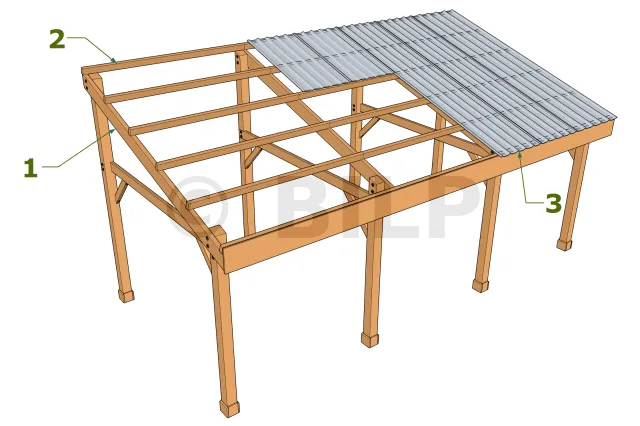

• 1 : geneigte Pfette
• 2 : Verschüttender Sparren
• 3 : Blech

Die Pfetten werden mit einfachen Schrauben an den Pfosten befestigt. Sie können auch ausgeklinkt werden.
